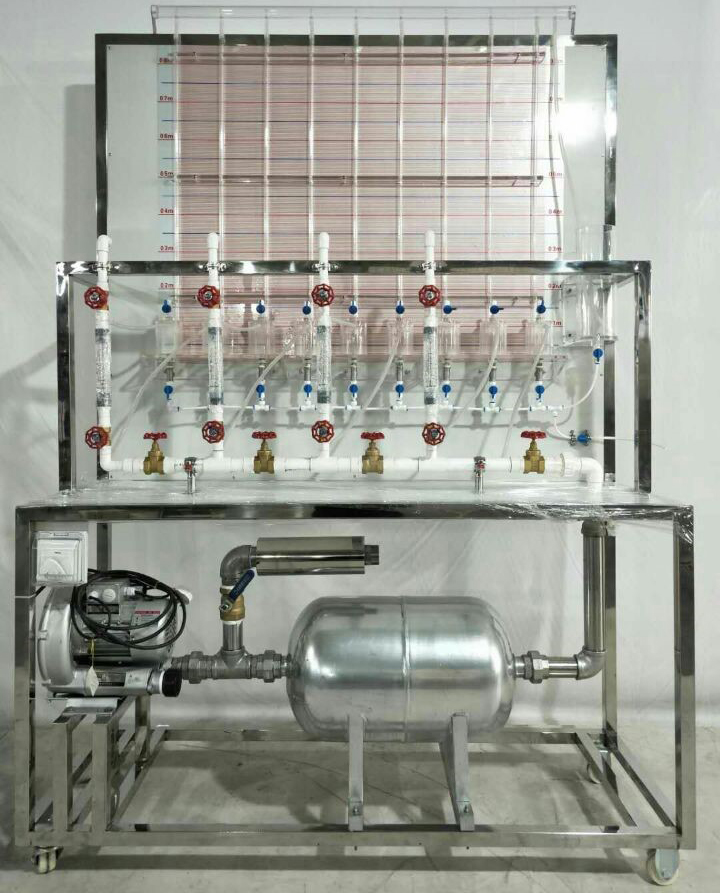

SB-RQT燃?xì)夤芫W(wǎng)水利工況實驗臺
一、技術指標
演示燃?xì)猸h(huán)狀管網、支狀管網壓力分布及事故工況的壓力變化。
二、主要配置
小型調壓器；調節閥；流量計；測壓管；多節點模擬管網；漩渦氣泵
三、技術參數
1.旋渦氣泵1個：旋渦氣泵：功率750W，風量90m3/h，風壓11kpa；
2.穩壓罐1個：主體直徑250mm，長450mm；
3.管道式流量計：量程1.6-16m3/h的4個，量程0.6-6m3/h的2個
4.供氣干管、用戶支管、壓差板、單管壓力計11個（前有穩壓罐）、單向銅閥1個，銅閥13個、PVC活接、PVC內絲直接、不銹鋼外絲直接、彎頭三通等；
5.臺面（白色10mm厚PP板）；
6.電源控制系統：噴塑電控箱1只、帶燈自鎖按鈕開關（正泰）等組成。
7.裝置外形尺寸：1800×500×1900mm。30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳.
