網絡綜合布線與工程技能實訓平臺
針對院校計算機技術及網絡專業必修的技能課程設計的全鋼結構大型模擬建筑物（群）仿真實訓設備。整套裝置按1：10比例全仿真模擬一棟三層大樓主體結構，實現綜合布線七大子系統實訓環境。可按實驗室境自由搭建。可以同時進行2個工作區、水平、垂直、設備間、進線間、建筑群等
SBTW-01C全鋼結構的綜合布線實訓墻
一、產品技術規格
外形尺寸：標準模塊化仿真墻體，才用全鋼結構，可以組成各種結構，單組模塊長1200mm×240mm×2600mm。
產品重量：500KG
產品組成：鋼制墻體、6U墻柜、住宅信息箱、開放式橋架、電源系統
實訓規模：每個實訓墻面滿足4-6名學生同時實訓，每兩個墻面形成1個模塊L型區域，8個模塊滿足8組學生32-48人同時或者交叉進行綜合布線7個子系統工程實訓
實訓項目：全鋼結構大型模擬建筑物（群）仿真實訓設備，按照1：10比例全仿真模擬一棟三層大樓內部結構，實現綜合布線七大子系統實訓環境。可按實驗室境自由搭建。可以同時進行8個工作區、水平、垂直、設備間、進線間、建筑群等綜合布線七個子系統布線實訓。可以進行住宅信息箱的安裝實訓，包括墻面明裝，墻體中嵌入式安裝等，能夠擴展為視頻監控系統、消防報警、安防報警、智能家居、智能化工業監控等系統實訓平臺。
安裝布局： 等多種外形方式，根據教學需要和實訓室大小進行自由搭建和組合。
二、產品特點
1）裝置采用全鋼結構，模擬一棟建筑樓宇內部真實環境，除可進行綜合布線工程技能實訓外，也適合于智能樓宇安防監控實訓使用。采用2.0mm優質冷軋鋼板，內置各種網絡設備、插座、線槽、機柜等安裝孔，保證20000次無塵重復操作；仿真墻內部采用高強度龍骨支架支撐，所有鋼板通過高強度鉚釘固定在龍骨支架上，墻面平整無任何凹槽，模塊化組合安裝，裝置可全封閉，也可根據教學需求，實訓裝置背部全開放，學生可以直觀看到墻體的內部，可在墻體內部根據教學需要，進行各種路由暗管安裝。可視面積為≥6.24平方米。安全可靠，無塵化操作。如：8模塊裝置可同時或者交叉模擬網絡綜合布線工程的8個工作區、8個設備間、8個垂直、8個水平、8個管理等子系統實訓。模塊化設計，能按教室尺寸合理布局，適合任意樓層安裝。
2）裝置專門為網絡布線及應用工程技術課程實訓設計，墻面由多塊長1200mm，寬600mm，厚2.0mm冷軋鋼板制造而成，表面噴塑處理。背部嵌入M6螺孔≥72個，分為12排，每排6個，螺孔間距≥100mm。適合用M6螺絲快速安裝網絡機柜、線槽和線管等設備與器材。預設M6高硬度螺孔、Φ6.5通孔、每張墻面預留大量Φ5X20mm條孔，孔距25mm，其中橫向排列孔24排≥248個，縱向排列10列≥436個，適合用M5、M4、M3螺絲安裝和固定信息技術類、物聯網類、網絡安防系統安裝與維護類、電工電子類的設備和器材。墻面預留Φ25穿線孔≥60個，分為11排六列，適合Φ20、Φ16等PVC或波紋管穿越布線。墻面預留Φ60X150手孔≥3個，分為3排，手臂能夠輕松穿過，適合實訓在背面安裝螺母，也適合穿越安裝100X50mm弱電橋架操作。
3）每個實訓角區域安裝有樓層模擬板+支架2套，模擬三層建筑結構，每個角型區域配套2-3套，8個角共計16-24套6U實訓機柜，冷軋鋼板，堅固耐用，機柜五面設有16個Φ25進出線孔，鋼化玻璃門。
4）每個角區域配套住宅信息箱1套，長320毫米，寬160毫米，高240毫米，全鋼結構，包含9英寸1U 6口超五類非屏蔽配線架2個、9英寸1U 8口SC 光纖配線架1個、9英寸1U 1進四出閉路電視配線架1個。裝置可搭建各種網絡永久鏈路、信道鏈路平臺，能夠擴展為監控系統、報警、智能樓宇系統實訓平臺。
三、實訓功能
1）能夠模擬進行多種綜合布線路由設計和實訓操作
2）能夠進行各種線管、線槽的明裝或者暗裝方式的安裝布線實訓
3）能夠模擬三層樓宇結構、結合配套機柜，可模擬綜合布線系統七大子系統真實工程環境
4）結合易訓其它實訓設備，能夠模擬各類雙絞線、室內外光纖敷設、鏈路、端接測試實訓
5）具有綜合布線垂直系統、水平子系統、工作區子系統、設備間子系統等內容的展示功能
SBLYX-01C綜合布線故障檢測與維護實訓裝置
一、技術規格：
外型尺寸:長600mm,寬530mm,高1800mm
電壓/功率:交流220V/50W
配套設備:6U網絡壓接線實驗儀1臺、6U網絡跳線檢測及故障演示儀1臺、3U光纖故障模擬箱1臺、6U光纖配線端接實驗儀1臺、網絡理線環2個、8口PDU電源插座1個、100回110型通信跳線架2臺、24口網絡配線架2臺、24口光纖配線架1臺、零件/工具盒1個、電源地插1套。
二、產品特點
1）裝置選用19英寸開放式落地型機架，外形尺寸：長0.6米，寬0.53米，高1.8米。機架下部有4個地腳螺絲固定，保證設備牢固，能夠承受實訓打線沖擊力。
2）6U機架式帶彩色LED色塊顯示功能的網絡壓接線實訓測試儀（彩色LED色塊顯示燈，共96個）1臺，每芯線端接對應彩色LED發光塊，直觀持續顯示端接連接狀況和線序，分48組共有96個發光色塊，同時顯示6根雙絞線全部端接情況，直觀判斷通信網絡雙絞線的跨接、反接、短路、斷路等故障。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
3）彩色LED顯示功能的網絡跳線檢測及故障演示儀1臺，對應彩色LED發光塊顯示RJ45接頭兩端壓接線端接的連接狀況和線序。每根跳線對應8組16個彩色LED發光色塊，直觀持續顯示連接狀況和線序，分為32組共有64個發光色塊燈，并設有線纜類型、組別、故障類型提示燈，可快速同時檢測出4根跳線壓接情況。故障模擬演示功能，設置6組（正確、反接、跨接、斷路、交叉、短路）常見網絡布線正確與故障類型。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
4）3U光纖故障模擬箱1臺，裝有SC-SC、LC-LC適配器，模擬光纖的交叉、開路等故障。
5）6U光纖配線端接實驗儀1臺，8路多種光纖跳線和鏈路同時測試功能，配置的LED指示燈具有持續和間斷閃爍兩種顯示功能，直觀測試各種光纖跳線和復雜光纖鏈路通斷。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
三、實訓功能
1）能夠進行網絡雙絞線配線和端接實訓，每臺設備每次端接6根雙絞線兩端，每根雙絞線兩端各端接線8次，每次實訓每人端接線實訓共計96次。
2）可制作和測量4根網絡跳線，測試儀設有對應指示燈組，自動同時顯示出4根網絡跳線線序及類別（屏蔽/非屏蔽、幾類線、幾芯線），壓接是否正確，執行標準（568A或568B），故障類型等結果。
3）能夠進行25對大對數電纜的端接原理和技能實訓。設備必須能夠進行大對數電纜配線和端接實訓，每臺設備每次端接大對數電纜的兩端，每次實訓每人端接線100次。每芯線端接有對應的指示燈直觀和持續顯示端接連接狀況和線序，共有100個指示燈分50組，同時顯示大對數電纜的全部端接情況，能夠直觀判斷大對數電纜的跨接、反接、短路、斷路等故障
4）能夠8路多種光纖跳線和鏈路同時測試功能。
5）開放式機架的立柱具有橋架布線實訓功能和安裝網絡插座功能。
6）設備兩側立柱預設20個Φ25穿線孔，能夠實現PVC管/鋼管暗埋穿線模擬實訓功能。
7）與網絡配線架、通訊跳線架組合進行多種端接實訓，仿真機柜內配線端接實訓。
8）具有實訓考核評定功能，設備內置WIFI無線信號或者RS485傳輸模塊，教師可通過上位機考核系統，實時監測多組學生實訓情況，同時支持各類技能大賽現場實施評判、管理、打印功能。
SBLYX-01D綜合布線故障檢測實訓臺
一、技術規格：
外型尺寸：長1800mm,寬650mm,高1600mm
電壓/功率：交流220V/50W
配套設備：帶彩色 LCD 液晶屏顯示功能的"雙絞線及光纜實訓測試儀"1 臺、帶彩色 LED 色塊顯示功能的"線纜跳線及故障測試儀"1 臺、帶彩色 LED 色塊顯示功能的"通訊端接實訓及測試儀"1 臺、機架式 24 口網絡交換機 1 臺、機架式語音交換機 1 臺（4 進 16 出可編程）、8 口工業 PDU 電源 1 套、RJ45 網絡配線架（19 英寸 24 口）1 個，110 通訊配線架（19 英寸 100 對）1 個，理線架4 個，組合式光纖配線架（19 英寸 12 口）1 個、網絡及語音面板（86 型）2 套、光纖面板4 套，按鍵式電話機 1 部、、操作臺1張。
二、產品特點
1）綜合布線故障檢測實訓臺為三聯全鋼結構，開放式網絡實訓操作，主體分上下層。
2）實訓臺可開展布線通訊端接、光纖、銅纜跳線測試及故障檢測、多種永久復雜鏈路搭建實訓，干線子系統實訓和工作區信息插座裝置安裝等五部分實訓。
3）機架式彩色LED色塊顯示功能的網絡壓接實訓測試儀1臺，每芯線端接對應彩色LED發光塊，直觀持續顯示端接連接狀況和線序，分48組共有96個發光色塊，同時顯示6根雙絞線全部端接情況。可直觀判斷網絡雙絞線的跨接、反接、短路、斷路等故障。
4）機架式彩色LED顯示功能的網絡跳線檢測及故障演示儀1臺，對應彩色LED發光塊顯示線纜兩端RJ45接頭壓接線端接連接狀況和線序，每根跳線對應8組16個彩色LED發光塊。直觀和持續顯示連接狀況和線序，64個指示燈分32組，設有線纜類型、組別、故障類型提示燈組，同時檢測出4根跳線壓接情況。故障演示系統面板上設有網絡跳線測試接口6組，故障模擬演示功能包括正確、反接、跨接、斷路、交叉、短路等國際標準故障類型。
5）雙絞線及光纜測試儀1臺，由電源指示燈、液晶顯示屏、實驗功能接口區組成。實驗功能接口由線纜接口和配線架接口組成，分別包括RJ45接口，110型通訊跳線架和光纜配線接口。儀器正面板左上方設有一塊5.6英寸的液晶顯示屏幕，此高清晰分辨率液晶顯示屏用來顯示各個實驗的數據和測試結果，以及相關實驗說明。進入系統后，點擊液晶觸摸屏，進行 實訓項目的選擇。網絡跳線測試功能區、通信端接測試功能區、配線端接測試功能區、光纜配線測試功能區（包含一組光功率計功能）。
6）實訓臺背部設有布線實訓螺孔板（每套有安裝M6螺孔30個，孔距100*100毫米），模擬3套工作區子系統/水平子系統管/槽布線實訓，工作區系統插座安裝實訓，垂直子系統插座安裝實訓；側面立柱20個Φ20暗管孔，進行暗管穿線和工作區底盒安裝實訓。
7）測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
三、實訓功能
1）網絡模塊端接與測試實訓
2）網絡光纖跳線制作與測試
3）光纖熔接、冷接測試實訓
4）110語音跳線架壓接實訓
5）銅纜及光纖網絡布線故障演示與診斷測試
6）銅纜基本鏈路，永久鏈路連接，測試實訓
7）光纜基本鏈路，永久鏈路連接，測試實訓
實訓加工桌
一、產品型號和技術規格：
尺寸：長1200mm，寬600mm，高750mm，重量：24KG
二、產品特點：
不銹鋼封包臺面，邊緣光滑，臺面平整美觀。
方鋼支架，結實牢固。
橡膠腳套，整齊美觀。
工廠專業化批量生產，性價比高。
標準化紙箱包裝，運輸方便，現場快速組裝。
三、產品功能：
綜合布線工程現場布線材料加工或者實訓。
在操作臺上進行線槽、線管、橋架等材料加工。
組裝和擺放各種設備。
實訓內容：耗材加工、網絡端接實訓。
材料存放架
一、產品特點：
1、全鋼噴塑結構，邊緣光滑。
2、U型鋼支架，結實牢固，整齊美觀。
3、工廠專業化批量生產，性價比高。
4、標準化紙箱包裝，運輸方便，現場快速組裝。
二、產品功能：
1、適合存放線管、線槽、大型器材和工具等
2、適合存放工具箱、電動起子、測試儀器等設備。
3、四層棚板，上下可調，靈活方便。
三、技術規格：
|
序號 |
類別 |
技術規格 |
|
1. |
外型尺寸 |
長1800mm，寬400mm，高1800mm |
|
2. |
重量 |
42KG |
光纖熔接工具箱
參考圖片
（1）束管鉗1把
（2）8寸多用剪1把
（3）剝皮鉗1把
（4）美工刀1把
（5）6寸尖嘴鉗1把
（6）6寸鋼絲鉗1把
（7）6寸斜口鉗1把
（8）光纖剝線鉗1把
（9）6寸活動扳手1把
（10）橫向開纜刀1把
（11）清潔球1把
（12）背帶1條
（13）酒精泵1個
（14）2米鋼卷尺1把
（15）組合螺絲批1套
（16）微型螺絲批1套
（17）鑷子1把
（18）記號筆1個

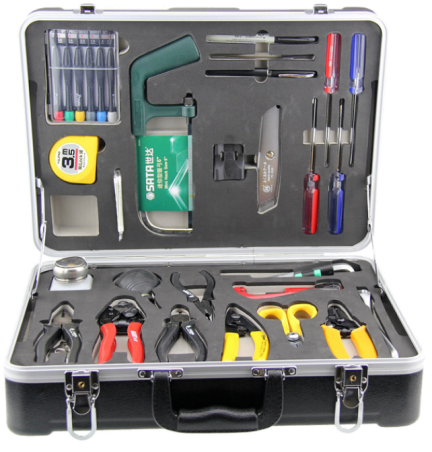

綜合布線工具箱
參考圖片
包含以下25項工具：
（1）網絡壓線鉗，RJ45口/RJ11口2把；
（2）網絡打線鉗（單口）2把；
（3）2米鋼卷尺-2把，測量長度；
（4）活絡扳手，150mm(6寸)2把；
（5）螺絲刀6*150十字頭，帶磁性2把；
（6）壁紙刀，裁割用2把；
（7）手持鋸弓和配套鋼鋸條1套；
（8）鋼鋸條5根；
（9）能手測試儀1個；
（10）9V電池1個；
（11）線管剪，PVC管裁斷用1把；
（12）老虎鉗，夾持物件1把；
（13）尖嘴鉗，清理5對連接塊用1把；
（14）歐式斜嘴鉗1把；
（15）剪刀1把；
（16）鑷子1把；
（17）不銹鋼角尺300mm 1把；
（18）條形水平尺230mm 1把；
（19）彎管器Φ20 1把；
（20）計算器1個；
（21）十字批頭2個；
（22）壓線鉗1把；
（23）五對打線刀1把；
（24）剝線器2把；
（25）開模工具箱。
鋁合金梯子
鋁合金人字梯，1.5米，4臺階。
