產品名稱：

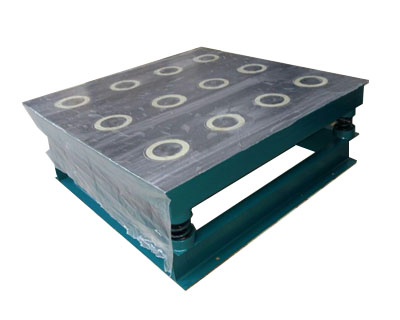

砌墻磚磁力振動成型臺

GBT 25044-2010《砌墻磚抗壓強度試樣制備設備通用要求》技術規程設計生產的先進的實驗設備。磁力振動成型臺通電后自動上磁，斷電后磁性消失，是試驗人員的一種理想的試驗儀器。

設備主要技術參數：

臺面尺寸：                               （1000×1000）mm
振動頻率：                               （50****2）Hz
垂直振幅（空載）：                （0.5****0.02）mm
同時一次成型試件數量 ： 120×120×110mm立方體試模12個
                               240×120×65mm立方體試模6條
振動時間  ：                             按要求隨意設置，*大振動時間為99秒
電源電壓 ：                            AC380V   50Hz
總功率 ：                                1.6kW
凈重：                                     345kg

使用及維護方法

（一）使用方法
     1、將程序控制器面板上的預置撥碼開關調節到要求的振動時間（單位：秒）。在振動過程中嚴禁調節預置撥碼開關。
     2、將裝滿混凝土的試模依次放置在電磁鐵的相應位置，開啟控制面板上的電磁鐵開關，試模即牢固固定在振動臺上。
     3、按下控制器面板上的啟動開關，振動臺即啟動，運轉到預定振動時間，自動切換到制動，經7秒鐘后自動斷電。
     4、關閉電磁鐵開關，試模與臺面電磁鐵脫開，然后即可搬取試模。
（二）維護
     1、振動成型完畢之后，臺面殘留的混凝土應擦洗干凈。
     2、振動電機和懸掛軸承，應定期加注潤滑油。
     3、使用完畢，應切斷電源。
     4、電磁鐵不能通電時間過長，否則線圈容易燒毀。


磁力振動成型臺安裝

1、 將振動臺安裝在混凝土基礎上，基礎與槽鋼底座之間墊大于5mm厚的橡膠帶。地腳螺栓尺寸為M16×390mm，4只用戶自備，螺栓透出地面60mm，地腳螺栓位置如“圖2”。振動臺安裝后應保持臺面水平。
2、將控制器放在距振動相近適當位置，將振動臺上多線插頭，插入控制器多線插座內?？刂破魃想娫床迦?～380V電源插座上。
3、為確保**，振動臺與控制器連接線，好穿在硬塑料管或鋼管內，并埋設牢固可靠，防止電纜損壞。
4、應有良好接地裝置。
