產品名稱：

橡膠拉力試驗機

一、簡介

本電子拉力機用于各種材料的拉伸、壓縮、彎曲、剪切、撕裂、剝離等力學性能底測定。

本機為龍門式機架，外觀新穎大方。電腦數字調速系統，配備力傳感器及伸長自動跟蹤裝置，穩定性好。電器采用PC機和接口電路板進行數據的采集、保存、處理和打印試驗結果，可計算**力、屈服力、平均剝離力、**變形等一些材料底基本物理性能參數。試驗過程中，微機實時采集力值和變形信號，軟件顯示“力值—位移”曲線，試驗結束后，自動計算，保存參數，并可打印出用戶所需要底報告形式。

二、結構原理

主機由電子調速系統、傳動機構、測力系統和伸長自動跟蹤裝置組成。

電子調速系統：本機采用交流調速，對應拉伸速度為1－Xmm/min（X為用戶底要求），以***高速度返回。

傳動機構：電機通過帶動絲桿傳動，兩根絲桿同步帶動移動橫梁。

測力系統：主機移動橫梁上裝有測力傳感器（傳感器只受垂直力，不受扭力和測向力）保證測力準確，試驗過程中，試樣的受力情況可由傳感器變?yōu)殡娦盘栞斎搿?/span>

伸長跟蹤裝置：該裝置用于測量試樣的變形，可由外置的跟蹤器，也可由內置的跟蹤器跟蹤。也可不用跟蹤器，由電機內置的變形裝置跟蹤。

三、技術參數

1.**試驗力：50KN
2.試驗力準確度：****1%
3.試驗力測量范圍：2%~**Fs
4.位移測量精度：****1%
5.速度范圍：0.01mm/min~500mm/min無極調速
6.速度準確度：****1%
7.**拉伸空間：600mm
8.**壓縮空間：600mm
9.試驗空間寬度：400mm
10.外形尺寸：900*670*2030
11.主機重量：約400kg
12.電源：單相 220V 50HZ

四、部件介紹：

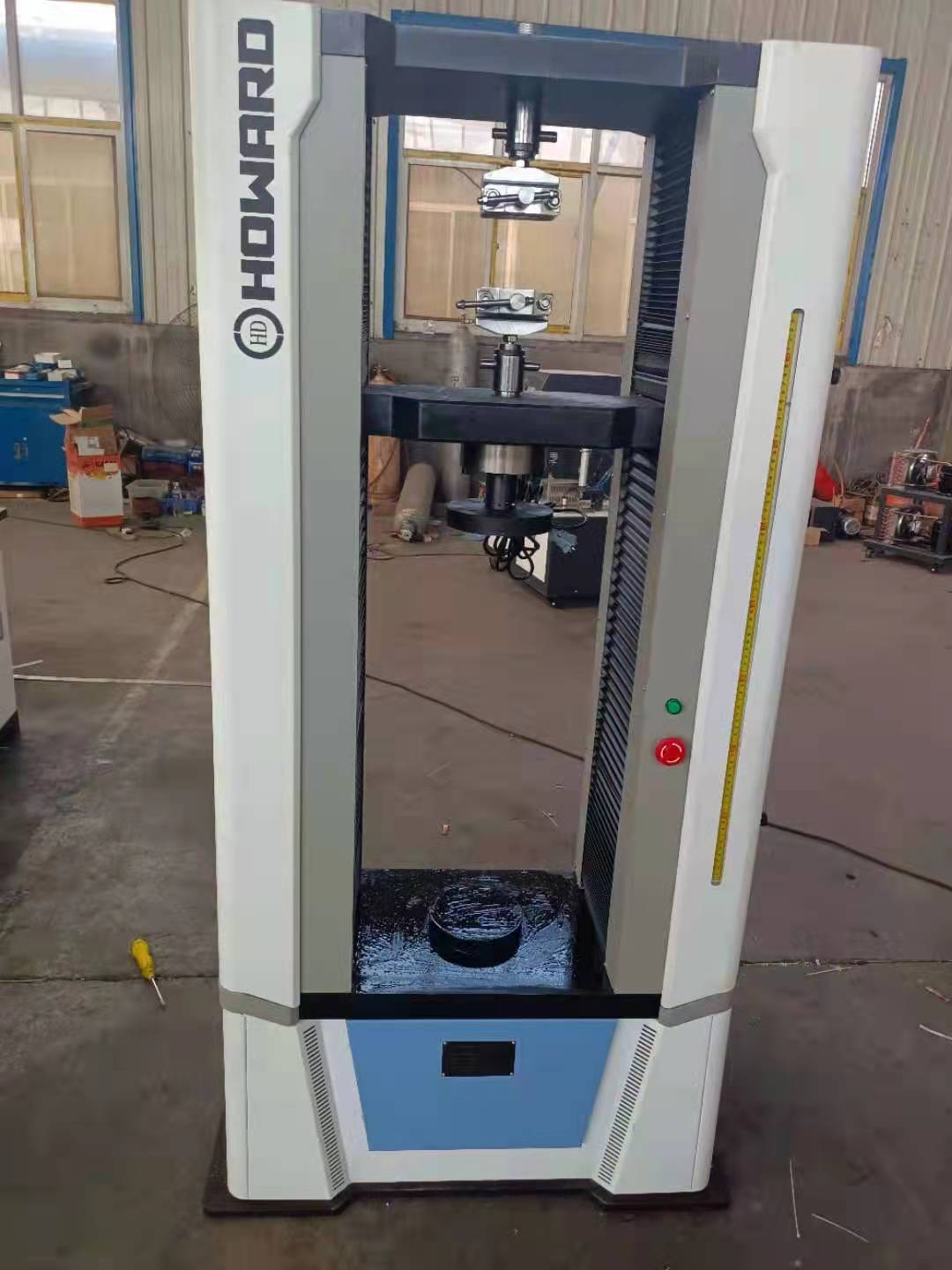

1.主機部分
主機部分由導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。電機通過同步齒形帶減速系統帶動滾珠絲杠旋轉，滾珠絲杠驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現**、平穩傳動。絲杠與絲母之間有**間隙結構，提高了整機的傳動精度。
2.限位開關
安裝在主機右側后方，作為**措施，可防止中橫梁移動時發生碰撞而引起過載甚至損壞傳感器。
3.啟動按鈕、急停開關
安裝在主機右側前下方。起到通電指示和在緊急情況下使中橫梁快速停止移動的作用。按下急停開關主機斷電。
4.數據處理
數據處理主要由電腦來完成。系統采集的數據主要保存在電腦內，用戶可以連接一個微型打印機來打印數據。
