產品名稱：

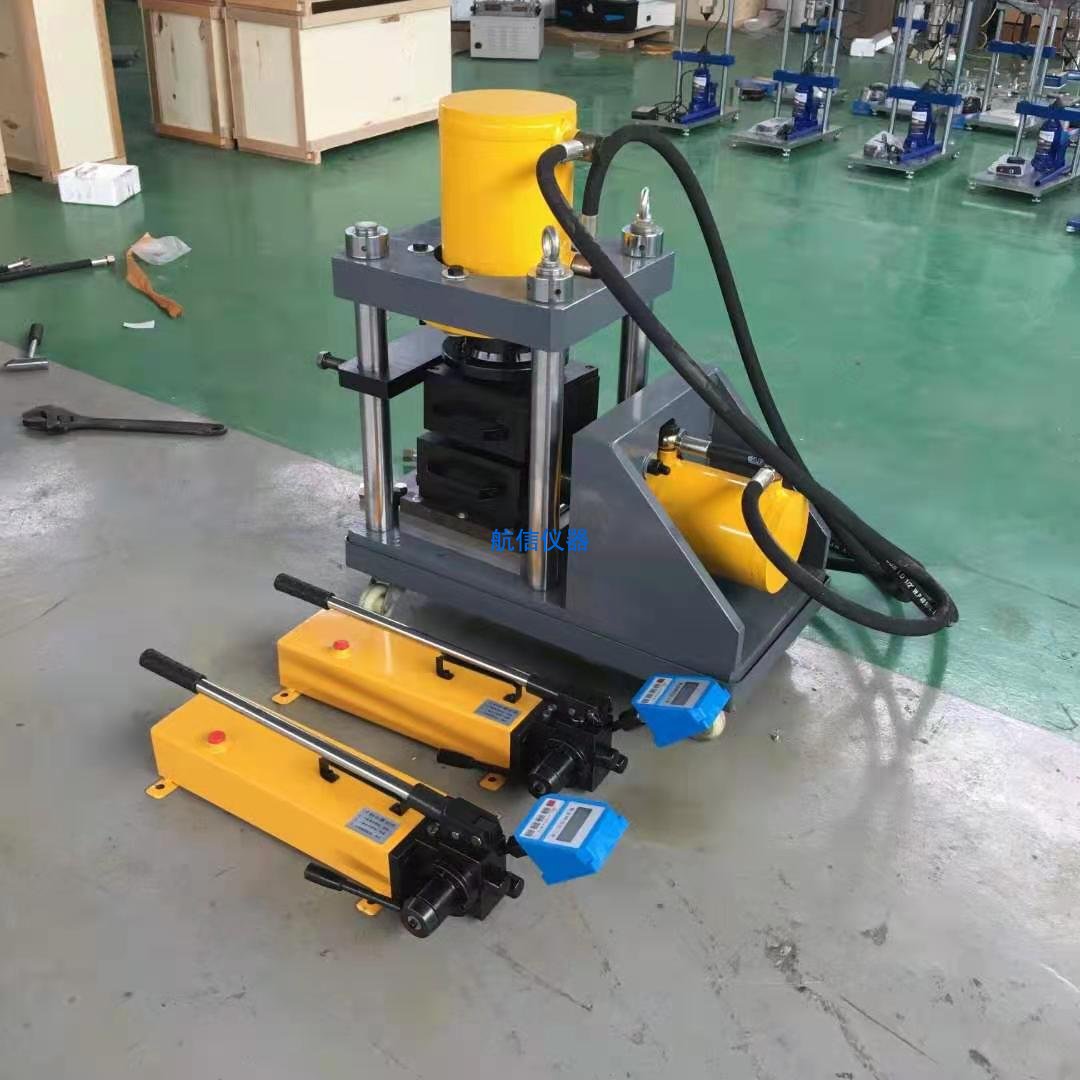

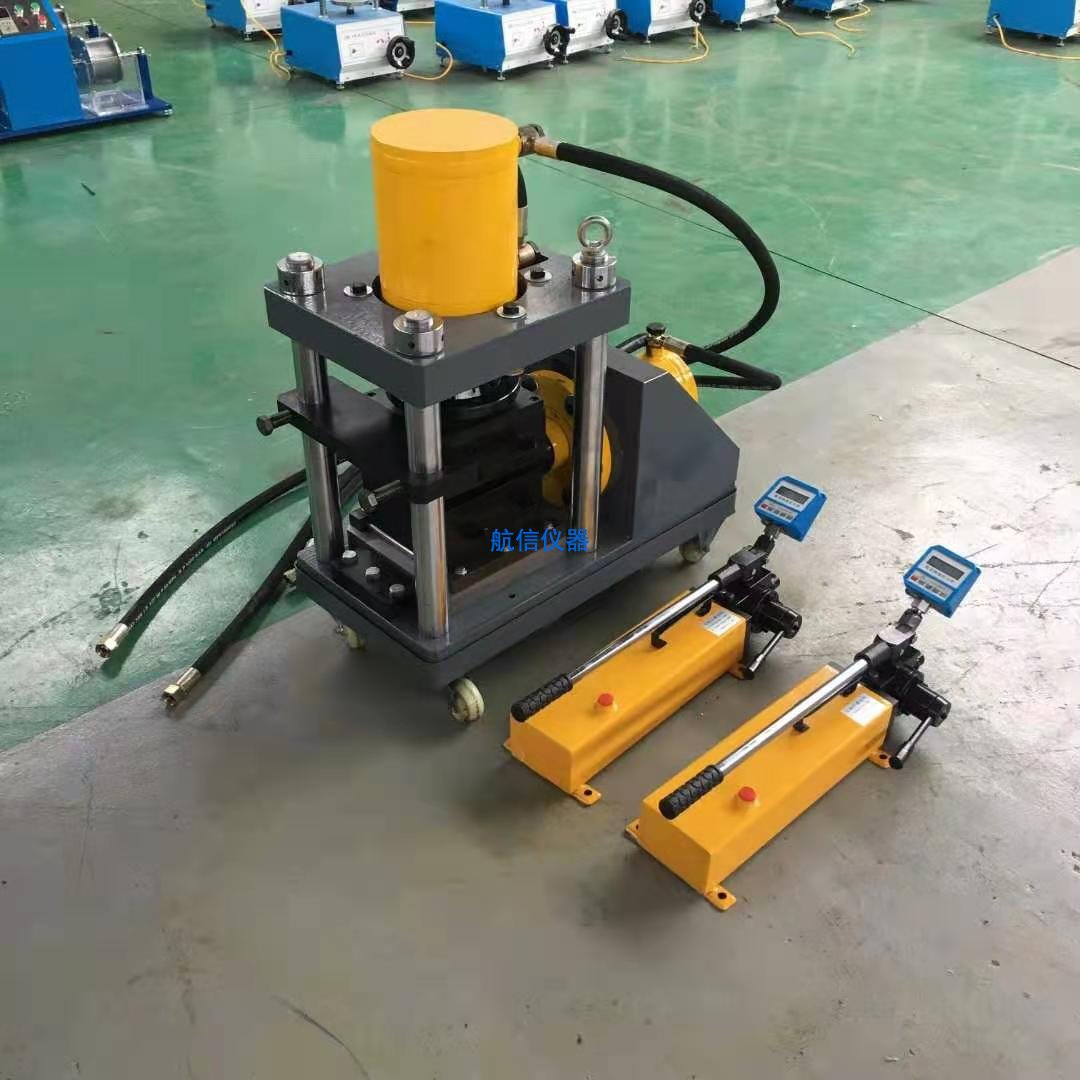

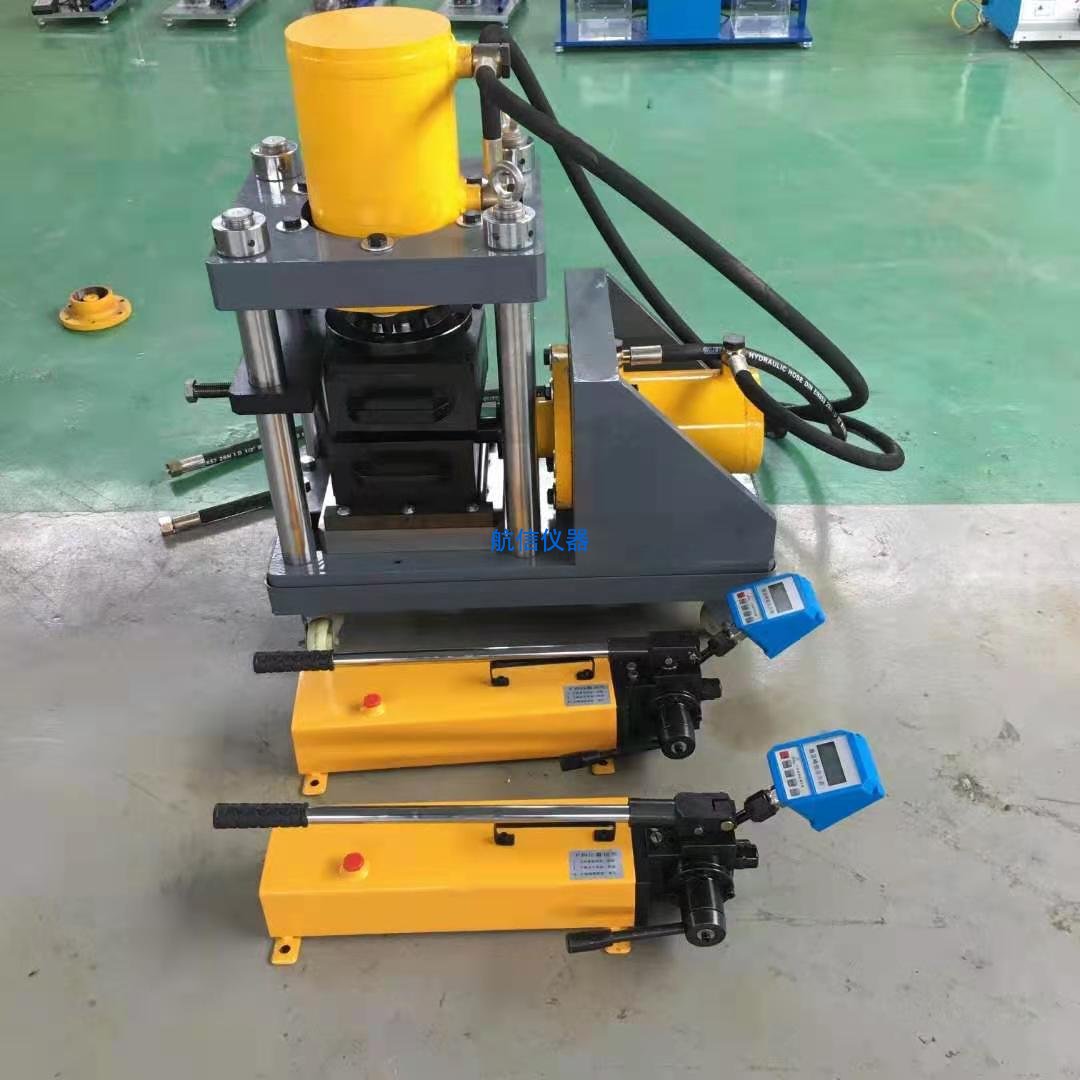

YSZJ-30-50型 便攜式多功能巖石直剪儀
一、巖石的抗剪強度通常有三種：
1、抗剪斷強度—— 巖石在法向載荷作用下，受剪力方向的載荷而產生斷裂時的極 限應力，根據莫爾理論，求得抗 剪強度參數:內摩擦角（φ）和內 聚力（C）。
2、抗切強度—— 將巖石試件在法向荷載等于零的情況下加水平荷載產生水平 方向的斷裂試驗。由于法向荷載 為零，內摩擦系數不起作用，抗 剪強度只取決于內聚力。這種試 驗一般只校核抗剪斷試驗所求得 的內聚力C值（即抗切強度）。
3抗剪強度——將巖石試件密合置于另一試件之上，在法向荷載作用下，加 水平荷載產生水平位移，其間沒τ 有內聚力，剪應力只取決于試件 間摩擦力，此試驗以求巖石的摩擦系數（即抗剪強度）
二、產品簡介：
按國家行業標準（SL264-2001）《水利水電工程巖石試驗規程》，（JTG E41-2005）《公路工程巖石試驗規程》的規定而研制的，該儀器采用平推法，主要適用于巖塊、結構面（如節理面、層里面、片里面、辟裂面等位置）和混凝土（或砂漿）與巖石接觸面（膠結面）的直剪試驗，以及混凝土與其他材料結合面或整體抗剪斷強度試驗。該機結構簡單、輕便、直觀，維修方便，可野外使用，試驗數據數字顯示、準確可靠。
三、技術參數：
1、法向**壓力： 500KN
2、法向力分辨率：0.01KN
3、法向活塞**行程：100mm
4、橫向**剪切力：300KN
5、剪切力分辨率：0.01KN
6、橫向活塞工作行程：100mm
7、法向**空間 ：155mm（分級可調）
8、橫向**空間 ：160mm
9、直剪盒規格：φ50*50mm
四、試驗方法：
- 根據試件尺寸， 選擇相應尺寸的剪切環， 并放入剪切盒中(50mm×50mm×50mm)。
- 將相應尺寸的剛性墊塊放入剪切環中；
- 再將試件放在墊塊上。 (50mm×50mm×50mm)。
通過調整試件下面的剛性墊塊的高度，使試件**剛好在剪切縫 位置，安放上剪切盒。
依次在試件上面放置傳力鐵塊和剛性墊片
在剛性墊塊上放置滾珠軸承。 - 將剪切盒推至法向千斤頂下，使千斤頂 **與滾珠軸承**對齊。
- 將法向油缸的油泵換向把推向加載端，搖動油泵手柄， 使法向油缸活塞徐徐 下降，接觸試件,測定法向油缸壓力表初值 Iσ0（MPa），并施加 預定法向應力Iσ。
- 安裝磁性表座與剪切位移百分表。
- 將剪切油缸的油泵換向把推向加 載端，搖動油泵手柄，使剪切油缸的活塞緩 緩伸出，接觸上剪切盒推板,測定剪切油 缸壓力表初值It0 （MPa）。
- 試驗采用快剪法。水法向荷載（即Iσ）保持不平變，分級施加剪切荷載移（每級施加0.2MPa），并表記錄每級荷載下的剪切位移，直至試件破壞，記錄 破壞時的剪切壓力表**值It（MPa）。
- 先卸剪切荷載，再卸法向荷載，取出剪斷的試件進行破壞形態描述。
- 巖石直剪強度試驗記錄表，如有不詳，請電話咨詢。
