產品名稱：

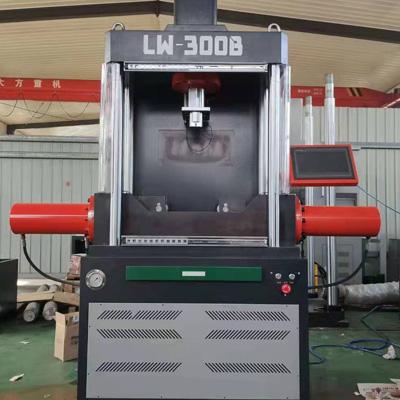

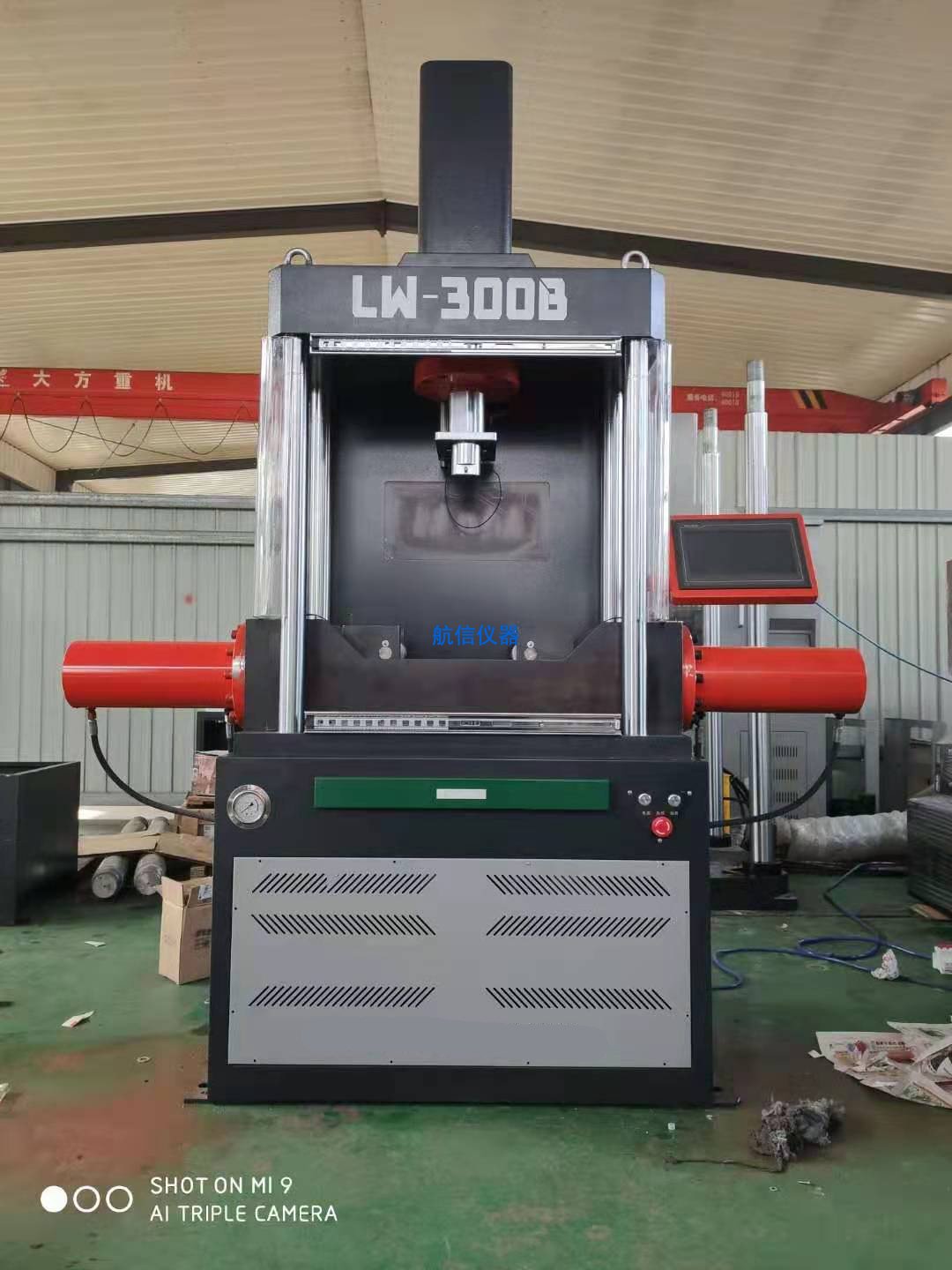

鋼筋正反彎曲試驗機

一、概述 ：

       鋼筋彎曲試驗機是對鋼筋進行冷彎試驗和平面反面彎曲試驗的專用設備。主要用于冶金建工質檢部門，也可用于建筑工程原材料、鋼筋焊接點彎曲性能檢測，是鋼鐵企業、科研機構、質檢、建筑工程、鐵路、交通水運及大專院校等行業進行材料彎曲性能檢驗和研究常用設備。產品符合《GB 1499.1-2017 鋼筋混凝土用鋼 **部分：熱軋光圓鋼筋》、《GB 1499.2-2018 鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》、 《YB/T 5126-2003 鋼筋混凝土用鋼筋 彎曲和反向彎曲試驗試驗方法》、《GB/T 232-2010金屬材料彎曲試驗方法》及《GB/T 28900-2012鋼筋混凝土用鋼材試驗方法》等相關標準要求。
       設備采用立式結構設計，雙向油缸液壓加載，彎曲支輥由雙向絲杠帶動，由步進電機驅動，支輥?zhàn)詣油竭M(jìn)退調整跨距，一鍵操作完成彎曲試驗。前后試驗空間防護門可開啟，正面為靜音左滑動門，開啟后不影響用戶操作。主控制系統采用PLC和10寸大屏幕組態人機界面觸摸屏，操作簡單直觀，彎曲過程動畫顯示。完善的軟件功能，使用戶無需查詢相應的彎曲參數，只需要按照屏幕提示，選擇鋼筋型號和規格，彎曲機自動調節支輥跨距，并給出彎芯的直徑和編號提示，用戶更換正確的彎芯后，一鍵操作，自動完成鋼筋彎曲和回位。

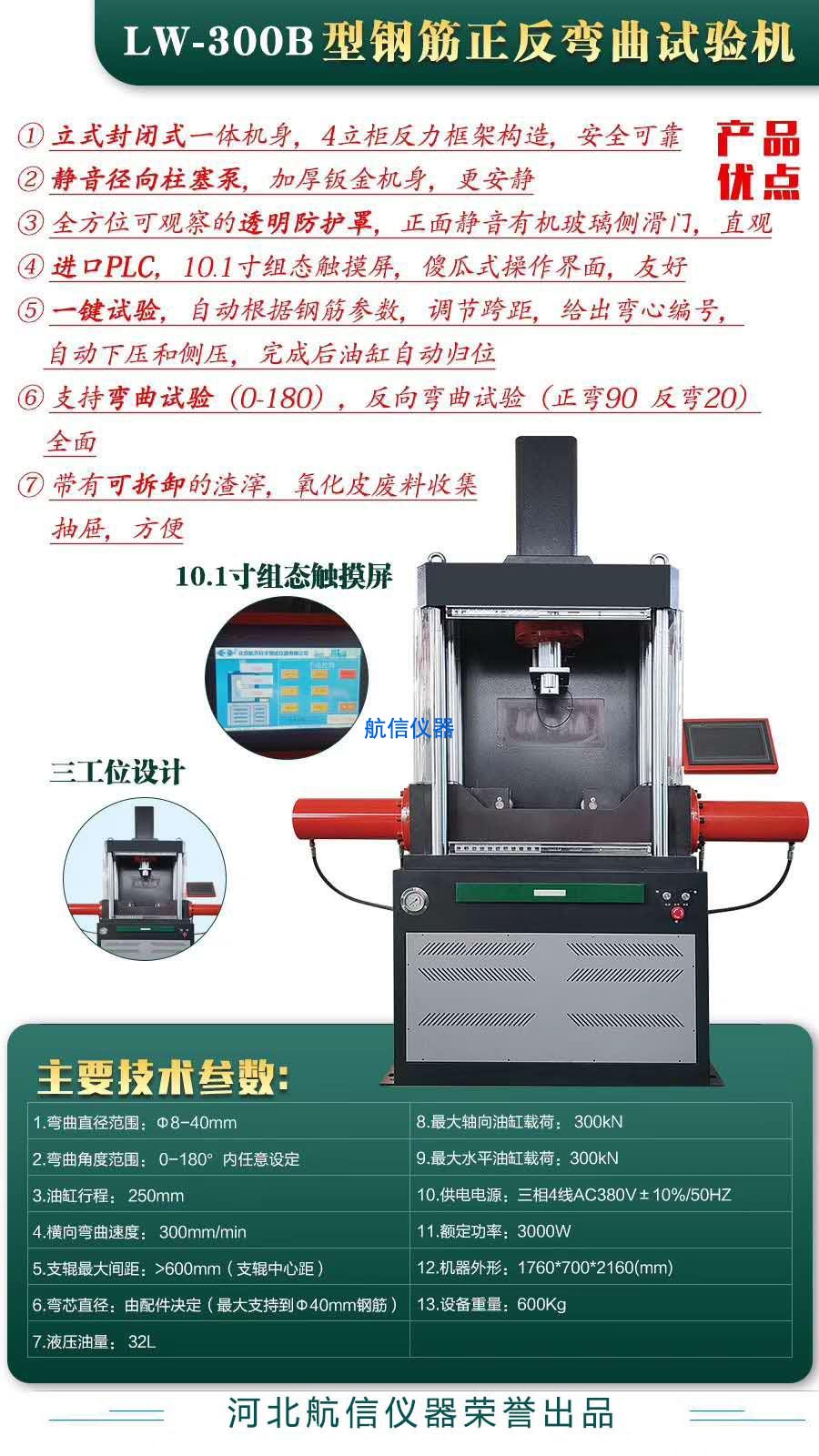

二、技術參數：

■彎曲直徑范圍：Φ8-40mm
■彎曲角度范圍：0-180°內任意設定
■油缸行程：250mm
■橫向電機速度：300mm/min
■支輥**間距：600mm
■彎芯直徑：由配件決定（**支持到Φ32mm鋼筋）
■液壓油量：32L
■**軸向壓力：300KN
■供電電源：三相4線AC380V****10%/50HZ。
■額定功率：3000W
■機器外形：1760*700*2160(mm)
■設備重量：600Kg

三、功能特點：

■封閉式一體機身設計，靜音油泵液壓系統。
■支輥跨距由絲桿，步進電機驅動，由軟件根據用戶選擇的鋼筋規格型號自動調節跨距。
■雙面防護罩，背面金屬網格防護罩，正面玻璃防護移門，靜音滑動。
■進口PLC控制，配10.1寸組態觸摸屏，動畫顯示，操作簡單。
■正反彎通用支座設計，做反彎試驗時，無需更換支座。

四、鋼筋正反彎曲試驗機視頻：
