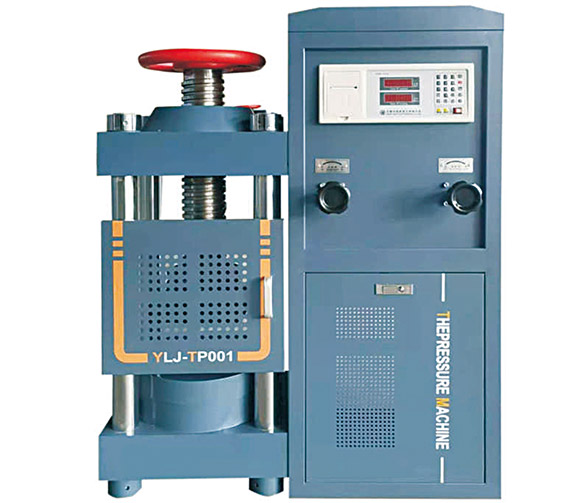

2000型數顯式混凝土壓力試驗機

主要用于混凝土、水泥制品、空心磚、耐火材料、工程材料、石料、橡膠支座等建筑材料的抗壓強度試驗，可儲存、查閱和打印試驗結果。是公路、鐵路、橋梁、建筑、建材、大專院校等行業試驗室的**設備。

主要技術參數

1、**載荷：2000KN
2、準確度等級：**
3、測力范圍：200--2000KN
4、***小分辨率：0.1KN
5、上下壓板中間凈距：320mm
6、上下壓板尺寸：250X220mm
7、電機功率：0.75KW
8、儀表使用電壓：220V****10%
9、電機使用電壓：380V****10%
10、活塞直徑X**行程：φ255X50mm
11、機器凈重：800Kg

結構及主要功能簡介

(一)結構：本機主要由以下三個部分組成(圖一)：
1、機架部分
機架由上梁及下梁通過四根立柱連結成一個整體。上梁上面裝有電動升降機構，使絲桿產生上升或下降運動，調節了上、下壓力板之間的距離。下壓力板表面刻有定位線框便于試件放置于**位置。
油缸與活塞間采用組合密封，在油缸的內壁上部嵌有復合密封和橡膠密封圈，活塞與油缸之間微量溢油是允許的，油缸壁上專門設有溢油通道，這種結構可以使油缸與活塞的摩擦減少到***低限度，從而保證了試驗機的精度。
2、液壓控制系統
該系統包括電機及高壓油泵、送油閥、回油閥、油箱)等。油泵及電動機通過聯軸器相連，座于油箱上，高壓油直接進入送油閥。當送油閥關閉時，油直接流回油箱，當送油閥打開，回油閥關閉時，高壓油進入油缸，并傳至傳感器，傳感器將信號傳至測力儀。
3、測力系統
該系統由液壓傳感器、信號放大轉換器、數據處理、打印機及控制操作面板、傳動加載機構等組成。
