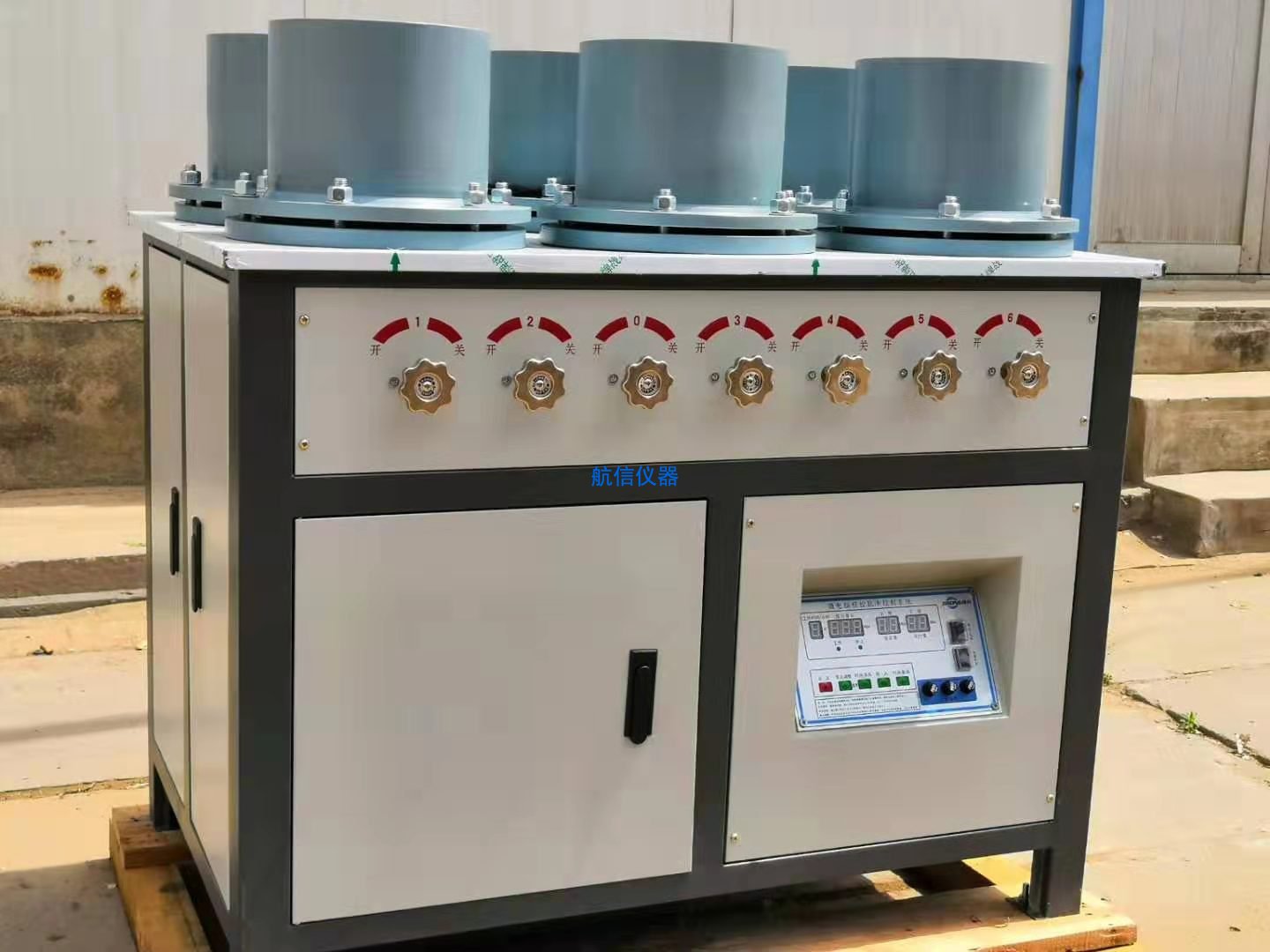

HP-4.0型自動調壓混凝土抗?jié)B儀

I.產品概況：

它主要用于混凝土抗?jié)B性試驗和防滲標簽的測定，同時也可用于測定建筑材料的滲透性和質量檢測，因此在生產、施工、設計、教學、科研等部門得到了廣泛的應用。

二、 主要特點：

本儀器是壓力值通過傳感器在壓力顯示儀上顯示出來，并能按設定的程序?qū)崿F(xiàn)自動升壓、自動完成試驗，不但提高了工作效率，而且大大減輕了工作人員的負擔。

三、主要技術參數：

1、工作壓力：4MPa

2、工作方式：自動恒壓(數顯型：自動恒壓且自動升壓)

3、一次可作試件數：6個

4、試模幾何尺寸(主模) ：

模腔上口直徑：174.8mm

模腔下口直徑：185mm

高度：153mm

要求成形模幾何尺寸(副模) ：

上口直徑：175mm

下口直徑：185mm

高度：150mm

5、柱塞泵參數：

流量：0.16L/min

6、電動機：

功率：120W

電源：380V-50HZ

7、外形尺寸：950 800 950mm

8、重量：約150kg

四、電器控制：

1、設定：

打開電源開關，顯示器有數值顯示。先按“設定”鍵數值調整，在按“△”

鍵移位，“+”鍵為壓力上調整鍵，“-”為壓力下調整鍵，調整到工作所需壓力值時按“設定”鍵存入，此時設定完畢。

設定時，下限值不能高于上限值，上限值不能超過4.9mp，如顯示ERR表示設定錯誤，可按“設定”鍵重新設定。

2、工作：

設定值存入后按啟動開關，本儀器為8小時下限自動加壓0.1mp，每8小時下限自動加壓0.1mp，直到上限、下限、壓力相等后發出“嘟嘟”聲，表示工作完畢。工作斷電本儀器可記憶原工作數據。

3、效驗：

設定好上、下限被存入后，在按“設定”鍵不可以超過4秒，D2(校驗指示)燈亮，下限值為一分鐘上升0.1Mpa(正常工作時，校驗不能用作實驗使用)。

按一下零點調整鍵退出校驗狀態，儀表自動進入工作狀態。如零點校正好，關機再開機進入工作狀態：

1)、遲滯：0.37％FS

2)、精度：0.3％FS

3)、傳感器靈敏度：2.1538V/mp，滿量程輸出：12.9mV

4)、壓力回差值：0.08mp

5)、工作量程：0- 4.9mp

6)、工作電壓：380V

7)、控制輸出功率：500W

五.結構原則：
