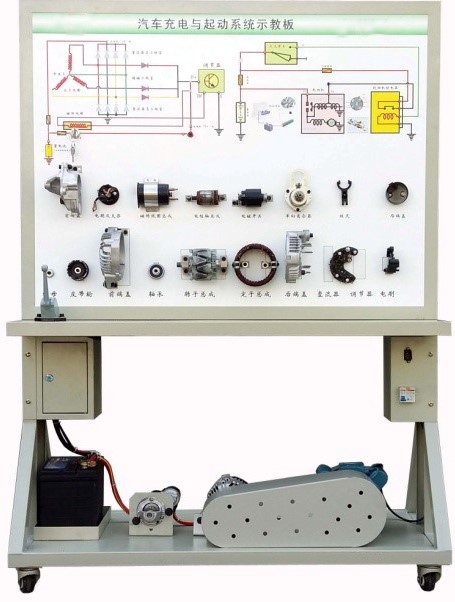

邁騰B8起動充電系統實訓臺
一、產品簡介
邁騰B8起動充電系統實訓設備采用全新邁騰B8汽車起動與充電系統實物為基礎，充分展示汽車起動與充電系統的組成結構和工作過程。
適用于學校對汽車起動與充電系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的起動與充電系統，充分展示汽車起動與充電系統的組成結構。
2.操縱起動開關，起動馬達與發電機工作，真實演示汽車起動與充電系統的工作過程。通過面板上的電流表、電壓表可觀察起動與充電過程中啟動電流和蓄電池電壓的變化過程。
3.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車起動系統的工作原理。
4.示教板面板上安裝有起動機與發電機總成分解部件，可直觀認識起動機與發電機的組成結構。
5.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車起動與充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖（面板1200*900*4mm) |
套 |
1 |
|
2 |
點火開關 |
全新 |
個 |
1 |
|
3 |
起動機總成 |
全新 |
只 |
1 |
|
3 |
發電機 |
全新 |
只 |
1 |
|
4 |
起動機總成分解部件 |
|
套 |
1 |
|
5 |
發電機總成分解部件 |
|
套 |
1 |
|
6 |
起動繼電器 |
|
個 |
1 |
|
7 |
電壓表 |
0～30V |
個 |
1 |
|
8 |
電流表 |
0～500A |
個 |
1 |
|
9 |
蓄電池 |
46B24SR，12V 45Ah，550CCA |
臺 |
1 |
|
10 |
電源總開關 |
50A |
個 |
1 |
|
11 |
移動臺架(帶自鎖腳輪裝置) |
1240×650×1700mm(長×寬×高) |
臺 |
1 |
|
12 |
故障模擬與排除裝置 |
|
套 |
1 |
|
13 |
充電指示燈 |
|
個 |
1 |
|
14 |
三相異步電動機 |
YT 100L1-4 |
臺 |
1 |
|
