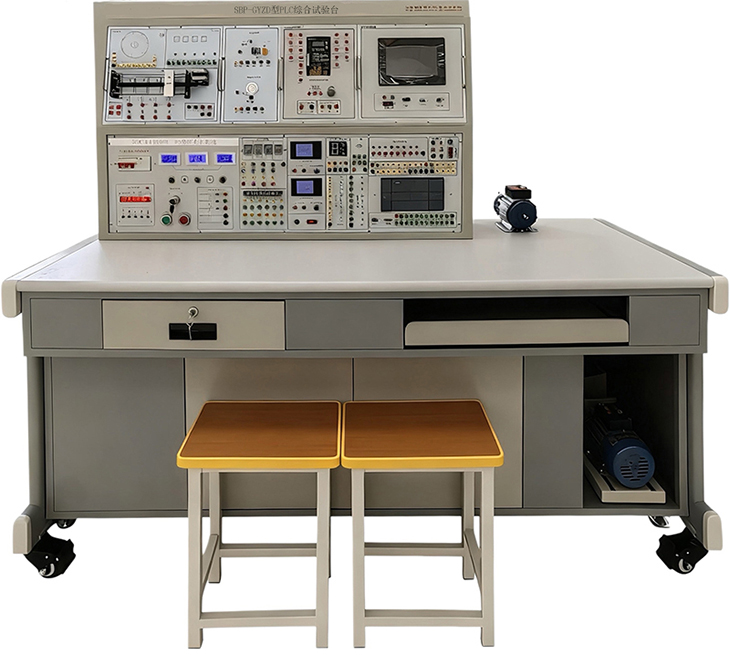

SBP-GYZD型PLC綜合試驗臺
一、產品概述
PLC綜合試驗臺為核心的PLC實訓教學改革與實踐在工業自動化技術飛速發展的今天，可編程控制器（PLC）已成為核心控制設備，而傳統課堂重理論、輕實踐的模式難以滿足應用型人才培養需求。PLC綜合試驗臺作為連接理論與工業現場的關鍵載體，其科學應用與教學模式創新，是提升實訓教學質量的核心路徑。
PLC綜合試驗臺，適合機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》的技能實訓與試驗。
二、PLC綜合試驗臺的核心構成與教學價值
PLC綜合試驗臺并非單一設備，而是集硬件模塊、虛擬系統與工業場景于一體的綜合性教學平臺，其設計與配置直接決定實訓效果。
PLC綜合試驗臺為載體，結合“理實一體”理念重構教學流程，是提升實訓效果的關鍵。院校的改革實踐表明，科學的教學設計可顯著提升學生實踐能力與創新意識。
三、范圍
PLC綜合試驗臺，網絡型PLC可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏）本產品技術規格書規定了PLC綜合試驗臺技術參數、組成、特性及質量保證規定等內容。
三、PLC綜合試驗裝置特點
1.采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。
2.項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
3.采用西門子S7200 SMART系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
4.采用西門子v20變頻器，功能廣泛，動態響應高，驅動性能高。
5. 采用工業及7寸觸摸屏，兼容性強，畫面編輯功能強，圖庫豐富，滿足日常教學需求和工業控制要求。
6、多種通信方式：通過以太網總線，將實訓裝置（從站）PLC和主站PLC進行以太網主從通信。PLC與觸摸屏實現S7通信，觸摸屏畫面可實時監控PLC系統運行狀態和控制PLC系統。
四、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3、裝置容量：＜0.5KVA
4、重 量：＜110Kg
5、外形尺寸：1600mm×750mm×1600mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
五、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
4、主機實訓組件
配置西門子S7200SMART（CPU SR40）系列 PLC主機，集成數字量I/O（24DI/16DO），EM AM03（2路輸入1路輸出）
5.變頻器組件
配置西門子V20變頻器，響應速度快，性能優越。
6.觸摸屏實訓組件
昆侖通態7英寸觸摸屏，界面操作簡便，圖庫豐富，操作性強。
（二）實訓掛箱
（三）電機導軌、光碼盤測速系統及數顯轉速表
包含光碼盤測速系統（配有進口光電編碼器）、數顯轉速表及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與編碼盤之間連接的同心度不超過±5絲，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求。在導軌面板上設有五位數顯轉速表，顯示當前轉速；具有電壓反饋信號；同時設有光電編碼信號輸出，包括A、B兩個通道；能夠完成各種速度開/閉環及定位實訓。
（四）三相鼠籠異步電機：交流380V/△
（五）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
六、實訓項目
|
名 稱 |
型 號 |
數量 |
單 位 |
備注 |
|
實驗屏 |
|
1 |
臺 |
|
|
電源控制屏 |
|
1 |
臺 |
鋼制噴塑 |
|
實驗桌 |
|
1 |
張 |
鋁木結構 |
|
學生凳 |
|
2 |
張 |
|
|
PLC主機 |
SR40+EM AM03 |
1 |
套 |
|
|
通訊電纜 |
網線 |
2 |
條 |
|
|
實驗掛箱 |
搶答器/音樂噴泉 |
1 |
塊 |
|
|
裝配流水線/十字路口交通燈 |
1 |
塊 |
|
|
|
水塔水位/天塔之光 |
1 |
塊 |
|
|
|
自動送料裝車/四節傳送帶 |
1 |
塊 |
|
|
|
多種液體混合裝置 |
1 |
塊 |
|
|
|
自動售貨機 |
1 |
塊 |
|
|
|
自控軋鋼機/郵件分揀機 |
1 |
塊 |
|
|
|
機械手控制/自控成型機 |
1 |
塊 |
|
|
|
加工中心 |
1 |
塊 |
|
|
|
四層電梯 |
1 |
塊 |
|
|
|
步進電機/直線運動 |
1 |
塊 |
|
|
|
自動洗衣機/電鍍生產線 |
1 |
塊 |
|
|
|
變頻器實訓掛箱（v20）0.37KW |
1 |
塊 |
|
|
|
觸摸屏實驗箱TPC7062TI（7寸工業級彩色） |
1 |
塊 |
|
|
|
軟件 |
演示板原程序及西門子編程軟件 |
1 |
套 |
|
|
觸摸屏編程軟件 |
1 |
套 |
|
|
|
說明書 |
實驗指導 |
1 |
冊 |
|
|
連接線 |
實驗連接線50cm自鎖線 |
50 |
條 |
|
|
15cm自鎖線 |
10 |
條 |
|
|
|
運料小車 |
附件 |
1 |
套 |
|
|
機械手 |
附件 |
1 |
套 |
|
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
3.PLC仿真實訓
（二）PLC模擬控制應用實訓
4.數碼顯示控制
5.搶答器控制（優先級、數值運算，具有聲效功能）
6.天塔之光控制（閃爍、發射、流水型）
7.音樂噴泉控制（具有聲效功能）
8.十字路口交通燈控制
9.水塔水位控制
10.自動送料裝車系統控制
11.四節傳送帶控制
12.裝配流水線控制
13.多種液體混合裝置控制
14.自控成型機控制
15全自動洗衣機控制（具有聲效功能）
16.電鍍生產線控制
17.自控軋鋼機控制
18.郵件分揀機控制
19.自動售貨機控制
20.機械手控制
21.三層電梯控制
22.四層電梯控制（實物）
23.加工中心控制（實物）
（三）PLC實物控制實訓
24.小車運動控制
25.步進電機運動控制
26.機械手控制
（四）PLC高級技能實訓（設計、安裝、調試及檢修）
27.三相電機點動控制
28.三相電機連續控制30.三相電機星三角控制
29.三相電機正反轉控制
（五）PLC、變頻器、觸摸屏綜合應用技能實訓
30.變頻器功能參數設置與操作
31.變頻器面板操作與運行
32.變頻器無級調速
33.外部端子點動控制
34.變頻器控制電機正反轉
35.多段速度選擇變頻調速
36.外部模擬量(電壓/電流）控制方式的變頻調速
37.PLC控制變頻器外部端子的電機正反轉
38.PLC數字量控制方式的多段速
39.PLC數字量控制方式的電機降壓啟動
40.PLC控制變頻器外部端子的電機運行時間控制
41. 基于PLC模擬量控制變頻開環調速
42. 基于觸摸屏控制方式的基本指令編程練習
43. 觸摸屏畫面等級設置及操作
44. 觸摸屏畫面切換操作
45. 基于觸摸屏控制方式的LED控制
46. 基于觸摸屏控制方式的電機運行時間控制
47. 基于觸摸屏控制方式的搶答器控制
48. 基于觸摸屏控制方式的四節傳送帶控制
49. 基于觸摸屏控制方式的運料小車控制
50. 基于觸摸屏控制方式的自動供水控制
51. 基于觸摸屏控制方式的多段速控制

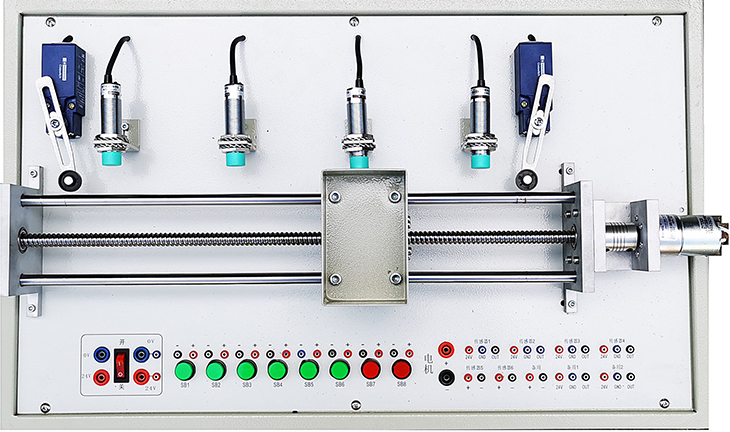

1.SBMYD-03型小車運動控制模型
參考圖片
一、概述
裝置采用臺式結構，是一套工業自動化生產線小車運動控制過程的縮微模型，本裝置采用直流電機絲杠導軌傳動系統，實現傳動和定位要求。造型精美、體積緊湊、重量輕、堅固耐用，采用直流電機控制高質量驅動方案，有力保證系統穩定、精密和快捷響應能力。行程范圍400MM，裝有4種傳感器反饋控制，能滿足大中專院校可編程控制器技術的教學、課程設計和畢業設計。
二、技術參數
1、工作電源：單相220+15% /50HZ（具有過流保護）
2、工作環境：環境溫度為-10℃- +40℃ 相對濕度<5% (25℃) 海拔<4000m；
3、整機容量：＜1KVA
4、裝置重量：≤60kg。
5、尺寸：不小于800*400*220mm
三、設備結構：
實訓裝置臺架為金屬結構，實訓考核裝置PLC模塊的I/O 端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
四、部分實訓項目：
1．機電設備的安裝與調試
（1）傳動裝置同軸度的調整
（2）搬運設備安裝與調試
2．電氣控制電路的安裝與PLC編程
（1）電動機正反轉控制電路的連接與程序編寫
五、實訓裝置主要部件配置表
|
鋼制噴塑機架 |
|
1 |
套 |
|
直流電機 |
24V 200r/Min |
1 |
只 |
|
電感傳感器 |
LJ8A3-2 |
1 |
只 |
|
電容傳感器 |
LJC34A4-K |
1 |
只 |
|
光電傳感器 |
ST135傳感器 |
1 |
只 |
|
滾珠絲桿 |
光軸直徑：12mm 往復精度≤0.03mm 承重負載：水平≤40kg，垂直≤15kg |
套 |
|
|
行程開關 |
CX19-001 |
1只 |
|
|
其它小配件 |
滿足本貨物使用要求之規格 |
1 |
套 |
2.SBMJX-01機械手實訓模型
參考圖
一、功能概述
機械臂將前一工作站上的工件抓起并輸送到下一工作站。機械臂雙桿氣缸、單桿活塞氣缸、旋轉氣缸和氣動夾爪等部件組成，通過旋轉移動、上下伸縮、抓取等動作，將前一站上的工件抓起并輸送到下一工作站。
二、可以組合的形式：
搬運站、加工站
上料檢測站、搬運站
搬運站、傳送帶模塊
搬運站、分類工作站……
三、系統構成：
1.鋁合金底板
2.I/O接線端子
3.過濾調壓組件
4.電磁閥
5.旋轉氣缸
6.雙桿氣缸
7.單桿型活塞氣缸
8.氣動手指
9.支架組件
四、技術數據：
1、工作電源：單相220+15% /50HZ（具有過流保護）
2、工作環境：環境溫度為-10℃- +40℃ 相對濕度<5% (25℃) 海拔<4000m；
3、整機容量：＜1KVA
4、裝置重量：≤60kg。
5、尺寸：不小于700*450*300mm
五、設備主要配置清單
|
名 稱 |
型 號 |
數量 |
單 位 |
|
鐵質噴塑機座 |
|
1 |
件 |
|
電磁閥 |
SMC 24V |
3 |
件 |
|
雙桿氣缸 |
SMC |
1 |
件 |
|
單桿氣缸 |
SMC |
1 |
件 |
|
氣爪 |
SMC |
1 |
件 |
|
磁性開關 |
SMC |
6 |
件 |
|
擺臺 |
|
1 |
件 |
|
減壓閥 |
|
1 |
件 |
六、實訓項目
1.了解傳感器的應用
2.了解氣動元件的結構
2.電氣控制系統安裝調試
4.機械系統安裝調試
5.系統維護和故障檢測技術
6.掌握電氣排線基本規則
