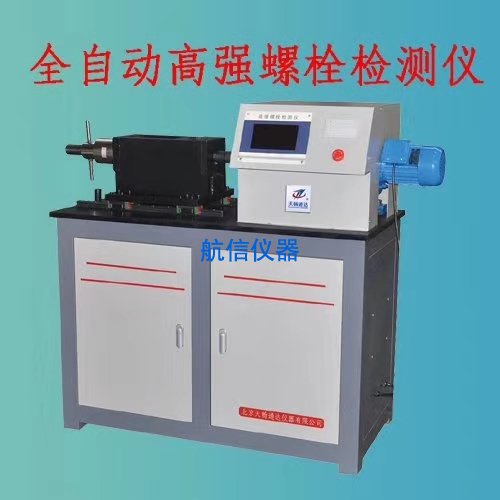

一、產品簡介：
1、高強度螺栓軸向扭矩(扭矩)測試儀，是針對大型六角螺栓、扭轉剪切螺栓、高強度結構螺栓對扭矩、*大扭矩、預張力、軸力、扭矩系數等參數的測試，由加載系統、傳動系統、螺栓夾具部件、FT數字數據采集系統、液晶顯示器等組成。
2、液晶顯示器，YINO全數字數據采集與控制系統，電機減速器驅動，雙向扭轉傳感器和軸向傳感器檢測扭矩和軸向力，具有負載均勻、性能穩定、質量可靠、無沖擊和**的數據采集和控制等特點。
3、高強度螺栓連接副(M16、M20、M22、M24、M27、M30)的軸向力、扭矩和扭矩系數可被檢測、顯示和打印。當軸向力達到標準值時，探測器發出嗡嗡聲并記錄測試數據。同時，檢測器根據檢測到的軸向力和扭矩自動計算并自動顯示扭矩系數。當一組試驗完成后，探測器自動計算N個試件的平均軸向力、平均扭矩、平均扭矩系數、標準差和變異系數，輸入高強度螺栓的試驗次數、型號、等級和規格等?？刂葡到y(tǒng)可以隨時更新和存儲數據周期，并進行讀取和打印。
4.可測量高強度螺栓的預緊力、扭轉破斷力、屈服軸力、扭矩、屈服扭矩、大扭矩、扭轉角、扭矩/軸力-扭轉角、扭矩/軸力-扭轉角、扭矩/軸向力-時間試驗曲線。
5。該機采用臥式著陸結構、計算機軟件自動控制、億諾精密測試系統、臺灣進口交流伺服控制電機和臺灣進口交流伺服驅動器、大扭矩減速器、臺灣進口精密級高剛度直線導軌、高精度雙向扭轉傳感器和高精度軸向傳感器檢測扭矩和軸向力。性能穩定可靠，負載均勻，無沖擊，數據采集和控制準確，實驗數據高，自動化程度高，使用壽命長等。計算機控制的預緊、裝卸、復位全過程是質量監督、科研院所、風力發電、電廠、礦山企業、工程機械、高校、電力塔、石油化工、橋梁大壩等行業的理想檢測設備。
二、試用標準：
1GB/T 2611-2007"試驗機通用技術要求
2GB/T16823.3-2010"螺紋緊固件扭矩試驗方法
GB/T1259.2-1988鋼結構用高強大六角頭螺栓、大六角螺母和墊圈規范
三、產品功能：
1.主機：采用臥式著陸結構，整機采用加厚鋼板，保證主機高剛度。交流控制電機、減速器、聯軸器、高精度雙向扭轉傳感器、壓力負荷傳感器、軸向力拉伸裝置等在中軸線上，同軸度≤0.2mm，使螺栓扭轉過程不產生橫向扭矩和軸向力；
主機表面經防腐防銹處理，設備設計壽命長，主機剛度和疲勞強度高，電子控制元件散熱條件好，性能穩定，產品高溫不會燒毀集成電路。
2.固定裝置：
采用優質合金結構鋼，嚴格按照毛坯預處理、加工、正火、精加工、淬火、磨削的要求進行加工和生產，具有加工精度高、尺寸匹配好的特點，滿足12.9高強度螺栓的拉伸和扭轉要求。
為后續工具提供設計支持；
3.驅動系統：
采用交流控制電機和交流控制驅動器，調速范圍寬，負載均勻穩定，控制高，使用壽命長。
4.傳輸系統：
大扭矩減速器用于傳遞扭矩，具有較強的抗轉矩過載能力和較高的傳動效率。
從臺灣進口的直線導軌具有扭矩，可調節工作空間，剛度高，精度高，精度等級高。
導軌的防塵自潤滑系統更為合理.
微機控制自動高強度螺栓軸向力扭矩檢測儀廠家直銷。
四、全自動高強螺栓檢測儀裝箱清單：
|
名 稱 |
單位 |
數量 |
|
試驗主機含控制器 |
臺 |
1 |
|
軸力傳感器500KN（已裝在設備上） |
只 |
1 |
|
軸力傳感器信號線 |
根 |
1 |
|
扭矩傳感器2000N.M |
只 |
1 |
|
扭矩傳感器信號線 |
根 |
1 |
|
重力套筒27（M16）,34(M20),36(M22),41(M24),46(M27),50(M30) |
件 |
各1 |
|
螺栓外擋板16，20, 22, 24, 27, 30 |
件 |
各1 |
|
螺栓內擋板16，20, 22, 24, 27, 30 |
件 |
各1 |
|
防轉插板16，20, 22, 24, 27, 30 |
件 |
各1 |
|
合格證 |
份 |
1 |
|
使用說明書 |
份 |
1 |
|
裝箱單 |
份 |
1 |
