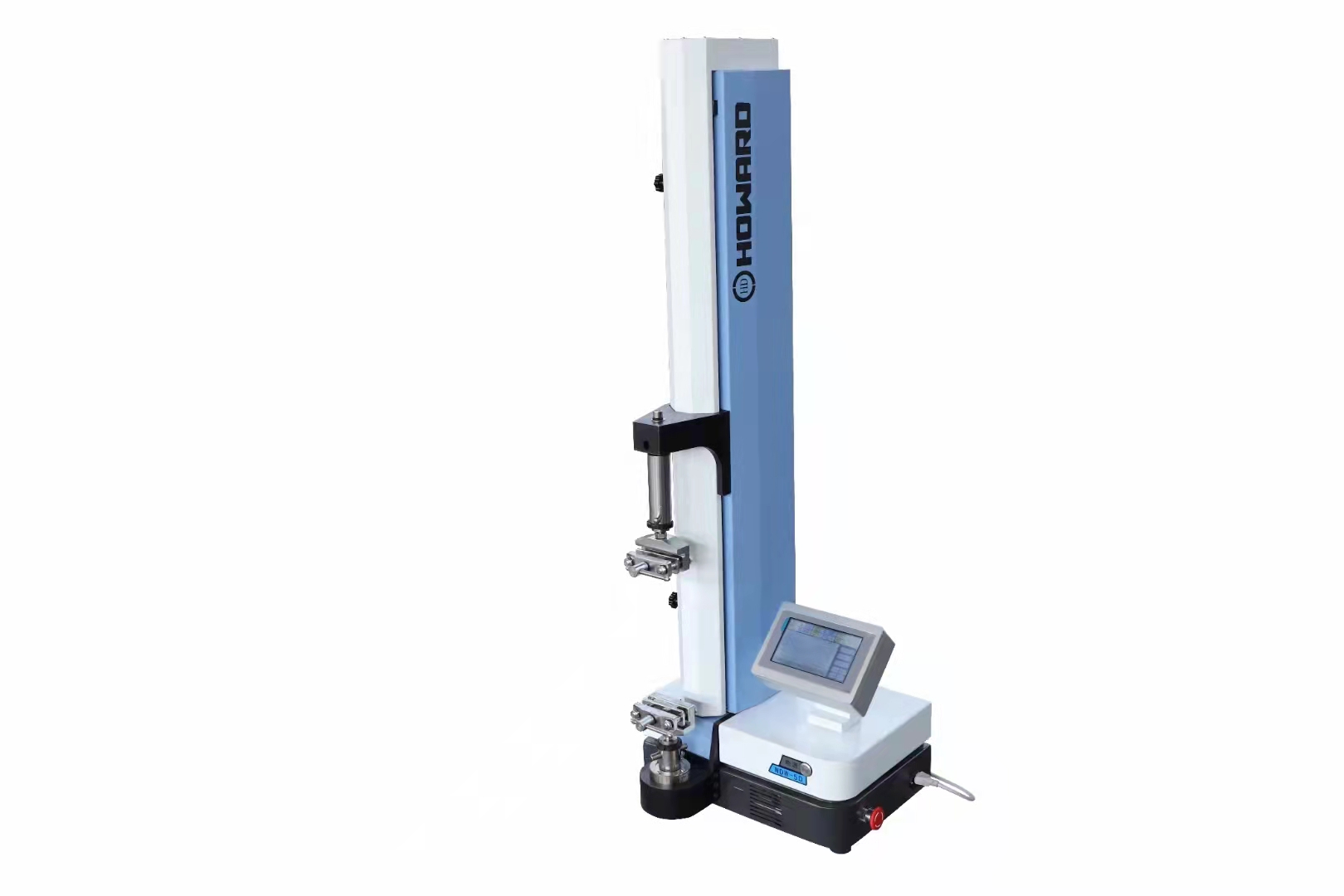

WDW-5D數顯電子式拉力試驗機（5000N）

【 WDW-5D 數顯電子式拉力試驗機（5000N）主要用途與適用范圍】：該機廣泛應用于橡膠、塑料、

在線咨詢

產品詳情

一、主要用途與適用范圍：

用戶還可搭航信儀器公司研發的不同夾具，可做試件壓縮試驗、抗彎曲試驗、試件抗壓試驗、卷材等剝離試驗、試件彎折試驗等。我們廠的試驗機采用液晶觸摸屏數控設定所需參數，試驗曲線顯示、試驗位移顯示、試驗力值能動態顯示在觸摸屏上，還可聯接電腦功能，實現全自動控制，并可打印標準A4試驗報告數據；顛覆我們對傳統材料試驗機笨重、手動操作復雜、產品功能單一等缺點。試驗機外觀采用擠型封板及**烤漆處理美觀大方。廣泛應用于橡膠、塑料、塑料薄膜、電線電纜、紡織物、防水材料、無紡布等非金屬材料及金屬絲、金屬箔、金屬板材和金屬棒絲等材料的力學性能試驗，是生產制造企業、建筑施工單位、產品質量監督檢驗所及建材產品檢測部門**的檢測設備，也適于高等院校為學生做演示試驗。


二、技術參數：

1.大試驗力：5KN
2.試驗力準確度：****1%
3.試驗力測量范圍：100N~5KN，全程不分檔
4.位移測量精度：****1%
5.速度范圍：0.05mm/min~500mm/min
6.速度準確度：****1%
7.大拉伸行程：900mm
8.外形尺寸（長*寬*高）：660*470*1730mm
9.主機重量：約100kg
10.電源：單相220V 50HZ

數顯電子式拉力試驗機

三、工作條件：

1.室溫10―35℃
2.相對濕度20%-80%
3.周圍無振動，無腐蝕性介質，無強磁場干擾
4.電源電壓波動不超過額定電壓的****10%
5.在穩固的基礎上水平安裝，水平度不大于0.2/1000

數顯電子式拉力試驗機

四、主要功能及特點：

　　1、主機：

　　1.1該機采用單臂結構；

　　1.2調速系統采用伺服電機和調速器，性能穩定可靠，具有過流、過壓、過載等保護裝置。調速范圍可達0.1～500mm/min。

　　1.3采用進口傳感器，測力精度高，性能更加穩定。

　　1.4采用精密光電編碼器，實現了試驗位移的高精度測定。

　　1.5傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。

　　1.6萬向節采用十字插銷結構，而且具有擺角限制功能，一方面便于試樣夾持，保證試驗同心度，另一方面很好的**了不規則試樣對傳感器的影響。

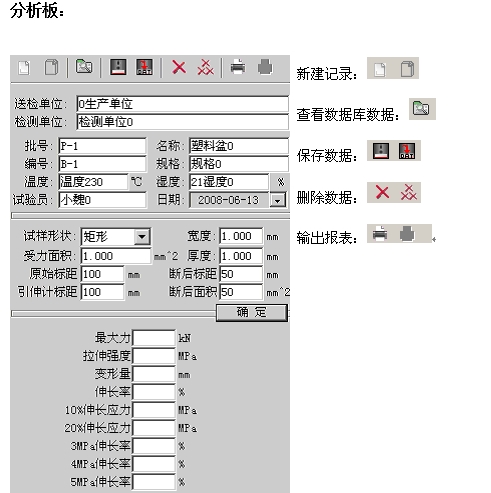

　　2、控制系統、操作軟件及數據處理系統

　　2.1濟南計算機控制系統，具有集成度高、性能穩定、調整方便等優點。可以對實驗數據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫或SQLserve大型數據庫的方式保存，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。對于用戶自定義的各種word1000報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理試驗力、位移、時間、變形的原始數據及由此派生的曲線。

　　2.2保護功能：該機具有軟件和機械兩種限位保護方式，超過**負荷自動停機的比例可動態設定；具有過流、過壓、過載等多種保護功能。

　　2.3對于負荷、變形通道可實現自動標示，直觀方便。

　　2.4批量試驗可實現曲線的分層次顯示，曲線自動跟隨。

　　2.5該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現高精度的速度標定，隨時調整速度檔位和編碼。

　　2.6監測試驗過程：對試驗過程中的試驗力、變形、位移、曲線等多種參數可實現實時顯示。

　　2.7軟件權限分級管理功能：為了提高軟件及數據的**性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能。

　　2.8結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析。

　　2.9可根據用戶需要選擇負荷～變形、負荷～時間、負荷～位移、位移～時間、變形～時間等曲線來進行試驗及數據顯示、存儲、分析及打印。

　　2.10曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量。

　　2.11結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對。

　　2.12力接口：力通道接口及試驗軟件可根據用戶需要配備各種傳感器，并能進行標定、修改參數及正常試驗。

　　2.13變形接口：變形通道接口及試驗軟件可根據用戶需要配備各種類型的引伸計，并可進行標定、修改參數及正常試驗。
