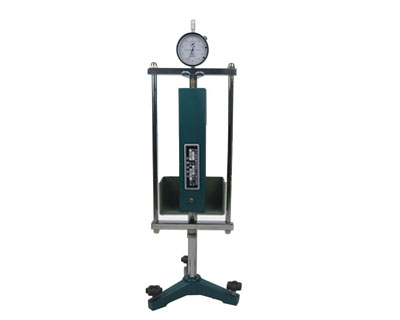

乳化瀝青粘結(jié)力試驗(yàn)儀適用于確定乳化瀝青稀漿封層混合料的初凝時間和開放交通時間的試驗(yàn)。

乳化瀝青粘結(jié)力試驗(yàn)儀特點(diǎn)
1 臺式結(jié)構(gòu)，攜帶方便，設(shè)計(jì)，美觀大方；
2 既可以做室內(nèi)試驗(yàn)，也可以在施工現(xiàn)場使用；
3 制作精良，使用方便，測試結(jié)果準(zhǔn)確可靠。

技術(shù)參數(shù)
1.壓頭：橡膠墊直徑28.6mm，厚6.4mm
2.測力板手：扭矩表大扭矩不小于350N，傳力桿直徑8cm
3.圓型試模：①φ60mm(內(nèi)徑)×6mm(高) ②φ60mm(內(nèi)徑)×10mm(高)
4.重量： 20KG
5.外形尺寸：400x300x600mm
6.環(huán)境溫度： ≤35℃。
7.相對濕度： ≤85%


試驗(yàn)方法
1、準(zhǔn)備工作
a、按要求的級配準(zhǔn)備粗、細(xì)集料及填料，烘干。
b、稱混合料總重500g放入拌鍋，然后加入適量的水拌勻，再加入定量的乳化瀝青拌合1--3分鐘。
c、將環(huán)形試模放在油毛氈上，將達(dá)到要求配比的稀漿混合料拌勻后立即倒入試模中并刮平。對細(xì)或中稀漿封層料選用6mm的高試模對粗封層料選用10mm高試模
d、啟動秒表，開始計(jì)時，等試樣達(dá)到初凝后，將試件脫模，重新啟動秒表。

試驗(yàn)步驟
a、將初凝后的試件置于粘接力實(shí)驗(yàn)儀器的氣動橡膠墊下面，放置15分鐘。
b、將氣動橡膠底座壓在試件上面，用自行車氣筒或空氣壓縮機(jī)向儀器加壓。
c、當(dāng)儀器壓力表達(dá)到0.72Mpa時，保持此壓力，此時橡膠底座對試件的壓力為193KPa。
d、達(dá)到壓力并保持不變后，將測扭矩手測量力表歸零套住汽缸上端，在0.7-1秒內(nèi)平穩(wěn)，水平地扭轉(zhuǎn)90-120度，并讀取扭矩儀讀數(shù)。
e、升起橡膠底座，并擦凈底部待下次測試。
f、此后每隔15分鐘重復(fù)上述步驟
g、當(dāng)固化時間較長時，間隔時間可延長到30分鐘試驗(yàn)一次。
h、重復(fù)試驗(yàn)直達(dá)到大扭矩，且此扭矩為定值時為止。
i、記錄達(dá)到大扭矩時的時間即固化時間，固化時間加上初凝時間是稀漿混合料的“早期開放交通時間”

試驗(yàn)報告
報告應(yīng)記述下列事項(xiàng)
1、配制乳化瀝青的乳化劑及瀝青的品種，乳化劑用量，瀝青含量。
2、礦料種類及級配
3、乳化瀝青稀漿封層混合料固化時間。
注意事項(xiàng)
儀器長期不使用，每半個月將活塞桿上下活動，如活塞過緊，需加潤滑劑。測距扳手也需每月運(yùn)轉(zhuǎn)幾次。

目的與適用范圍
本方法適用于檢驗(yàn)瀝青與粗集料表面的粘附性及評定粗集料的抗水剝離能力。對于大粒徑大于13.2mm的集料應(yīng)用水煮法，對大粒徑小于或等于13.2mm的集料應(yīng)用水浸法進(jìn)行試驗(yàn)。對同一種料源集料大粒徑既有大于又有小于13.2mm不同的集料時，取大于13.2mm水煮法試驗(yàn)為標(biāo)準(zhǔn)，對細(xì)粒式瀝青混合料應(yīng)以水浸法試驗(yàn)為標(biāo)準(zhǔn)。
