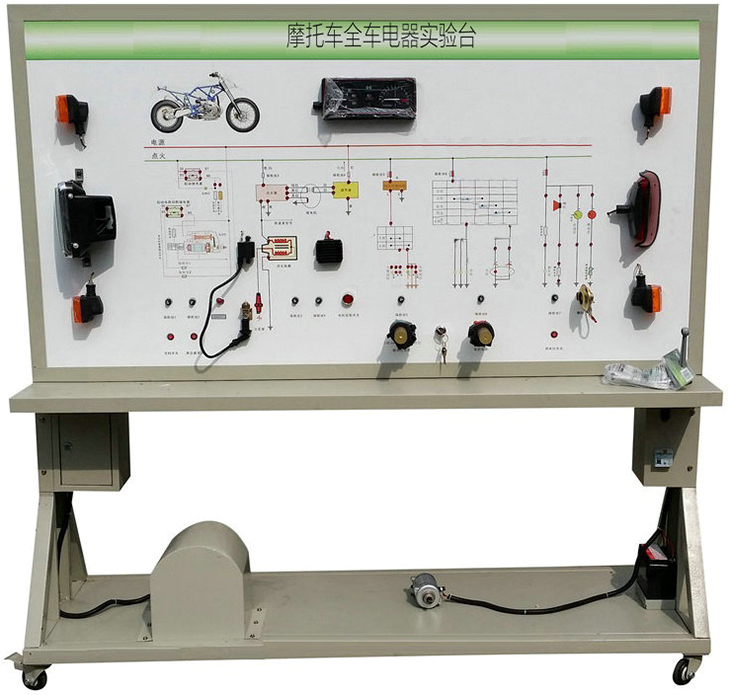

SBC-MDDQ摩托車電器電路實訓臺
摩托車電器電路實訓裝置采用全新本田125原車全車電器，包括所有燈光、喇叭、儀表、起動系統、發電系統以及相應的設備等，設備整體采用近似原車的臺式布局，部件均安裝在4mm鋁塑面板上，面板采用UV平板彩色噴繪；各器件之間采用原車線束進行連接，構建原車真實的實訓情景，便于學生理解和掌握。本裝置可設置典型的原車電路故障，完成對學生的技能考核，也可用于職業技能培訓和鑒定。
本裝置適合高職、職業技工類學校、職教中心等開設的摩托車運用、維修等專業以及摩托車維修工等相關工種的摩托車教學培訓。
一、裝置特點
本裝置上綜合了原車電路系統的所有基本電器裝置類型，包括全車線路、照明、起動、發電以及儀表顯示、點火系統等類型；
本實訓裝置采用近似原車的立式布局，用戶容易理解和掌握。
二、技術性能
輸入電源：?jiǎn)蜗嗳�～220V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜2.5kVA
外形尺寸：1240*550*1740
車型：本田125C摩托車
基本配置及功能
實訓裝置整體采用框架式立臺結構，分為兩層結構，上層框架上安裝有4mm鋁塑板的面板，將全新原車上的左右大燈、左右尾燈、組合儀表以及操作開關進行布局，下層框架安裝起動機、發電機、蓄電池、喇叭等根據原車布局的位置安裝在面面上，各原車部件直接通過原車線束連接。
為了更好鍛煉學生的故障分析和解決問題的能力，提高學生綜合素質，在設備中采用手動方式的設故排故系統，可設置24個典型的原車電路故障，包括燈光、喇叭及儀表等內容，完成對學生的技能考核。
三、實訓項目
摩托車照明系統實訓
摩托車儀表系統實訓
摩托車點火系統實訓
摩托車起動系統實訓
摩托車發電系統實訓
摩托車?yán)认到y(tǒng)實訓
故障設置功能
故障設置采用手動方式進行，可單獨設置24個故障點，包括典型原車電器系統的典型故障情況。
★配套智慧教室綜合測控系統（該系統采用一體化設計，要求以上功能集中在一塊核心控制器上，禁止采用多種模塊拼裝，確保使用人員的人身安全及設備安全的性能指標）,投標現場演示：
本平臺將物聯網技術運用于電氣自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。
1）數據云系統上傳
2）微信小程序數據查詢
3）歷史數據查詢
4）數據分析統計
5）微信報警
6）微信反向控制
（1）云平臺包含：
1）數據顯示：顯示電壓、電流、有功、無功、功率因數等電氣量。
2）控制：可在微信小程序中遠程控制智能開關的通斷。
3）歷史數據：顯示計量的歷史數據，可查詢歷史曲線。
4）設備報警：對設備的過壓過流等異常情況進行報警。
（2）終端包含：
1）現場數據顯示畫面：顯示電壓、電流、有功、無功、功率因數等電氣量，以及云端連接二維碼。
2）微信小程序界面：設置現場數據連接云平臺后臺數據庫管理。
（3）外形尺寸基本等同于漏電開關，便于安裝和維護，不接受組合式、拼湊式結構。
提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
|
