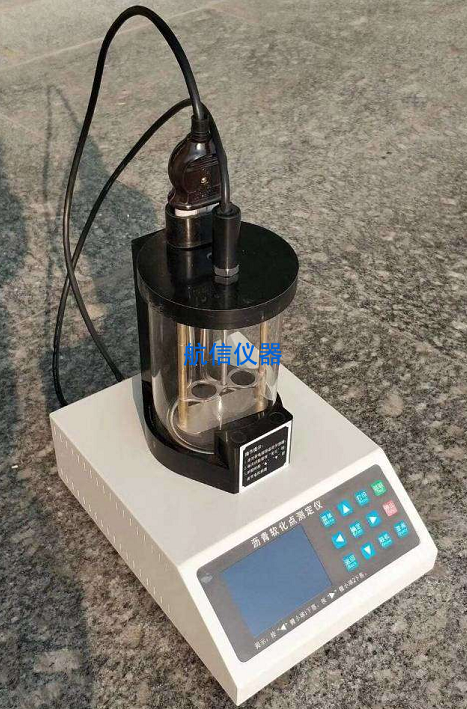

瀝青軟化點測定儀操作說明：
將金屬環(huán)放置在涂有甘油滑石粉隔離器(甘油：滑石粉=2：1)的玻璃板上。瀝青被加熱(石油瀝青加熱≤估計軟化點+90℃，煤瀝青加熱≤估計軟化點+50℃)，將混合和篩分注入金屬環(huán)中，比環(huán)表面略高。
如果樣品的軟化點估計高于120℃，則金屬環(huán)和金屬板(不用玻璃板)都應(yīng)預(yù)熱到80℃和100℃。
在室溫15℃30℃下放置至少30分鐘后，用熱刮刀刮去環(huán)面上的樣品，使其與環(huán)面均勻。
含有樣品的金屬環(huán)和玻璃板(或金屬板)放置在含有清水(估計軟化點低于80℃)或甘油(估計軟化點高于80℃)的保溫罐中至少15分鐘。水溫為5±0.5℃，甘油為32±1℃。同時，鋼球、鋼球定位環(huán)和更換機架放置在相同的水或甘油條件下至少15分鐘。
將標(biāo)稱體積為600 ml的玻璃燒杯注入新煮的玻璃燒杯中，冷卻至5±0.5℃蒸餾水或32±1℃甘油，使液位略低于將放置的環(huán)架垂直桿上的深標(biāo)記。
含有樣品的金屬環(huán)放置在環(huán)架上部的圓孔上，鋼球定位環(huán)被覆蓋，整個環(huán)架放置在燒杯中，液面調(diào)整到垂直桿上的水深標(biāo)記，并保持相應(yīng)的溫度，環(huán)架的任何部分不得附著氣泡。
溫度計(用于水中測溫的為0-100℃，用于甘油中測溫的為0-200℃)垂直插入頂板中心圓孔，使水銀球的底部與金屬環(huán)下的底部持平。
將燒杯移到棉網(wǎng)調(diào)溫電爐上，然后將鋼球放在試樣上，立即打開電爐加熱，使杯內(nèi)液體溫度控制在3 min左右，使梅min提高5±0.5℃。
當(dāng)試樣被加熱軟化并與下板表面接觸時，記錄下板的溫度，并將同一試驗的兩個平均值作為測試結(jié)果。
試驗結(jié)束后，立即關(guān)閉電爐，切斷電源，用棉網(wǎng)將燒杯移到工作臺上，倒入杯中的水(如為甘油則待其冷卻后回收其未被污染部分，剩余部分同水)，除去瀝青樣品，洗滌金屬環(huán)，鋼球定位環(huán)，鋼球和環(huán)框，棉紗浸在汽油中，用干棉紗擦拭。抹點油脂，防止生銹。
關(guān)注官方微信
