SBPLX-01A PLC可編程控制器實訓裝置（歐姆龍系統）
一、概述
PLC可編程控制器實訓裝置集可編程邏輯控制器、歐姆龍編程軟件、仿真軟件、實訓模塊、實訓實物、電氣實訓網孔板、電氣元器件模塊等于一體。在本裝置上，可直觀地進行PLC的基本指令訓練，多個PLC實際應用的模擬及實物控制訓練。裝置配備的主機采用應用廣泛的歐姆龍CP1H系列（CP1H-XA40DR 內置24DI/16DO）昆侖通態觸摸屏，三相鼠籠異步電機，并提供實訓所需的+24V/1A、+5V/1A直流電源。
本實訓裝置適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實訓。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。

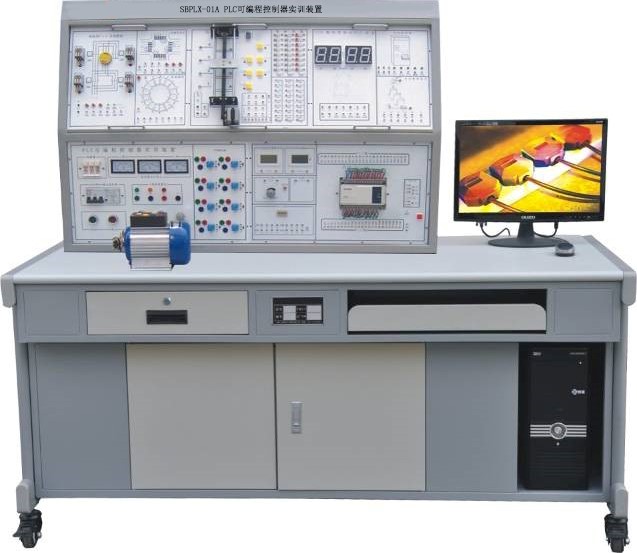

參考圖
二、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜500VA
4、重 量：＜110Kg
5、外形尺寸：1600mm×750mm×1600mm
6、安全保護：具有漏電壓、漏電流、過載保護裝置
三、實訓裝置的基本配置及功能
1、實訓控制屏（鐵質雙層亞光密紋噴塑結構）：掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位。
2、實訓桌：鋼木結構，桌面為防火耐磨材料制作，具有放置工具抽屜、鍵盤托、顯示器擱板。
3、網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需螺絲固定，只需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。
4、控制柜：
（1）交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
（2）定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
（3）直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
（4）主機實訓組件
配置歐姆龍CP1H系列主機(CP1H-XA40DR )，集成數字量I/O（24DI/16DO）、通信編程電纜、昆侖通態觸摸屏、觸摸屏通訊線（也可選用其他品牌主機，價格另儀）。
5、實訓模塊組件
|
序號 |
編號 |
控制對象實訓模塊 |
實訓教學目標 |
|
1 |
SX1 |
基礎實驗 |
PLC基本指令實訓，掌握PLC基本邏輯指令的編寫方法。 |
|
2 |
SX2 |
天塔之光 |
通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
|
3 |
SX3 |
LED數碼管顯示PLC控制 |
通過PLC控制數碼管的段選和位選，掌握定時器和比較指令的編寫方法。 |
|
4 |
SX4 |
郵件分揀機 |
通過對郵件分揀機材料（“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令的編寫方法。 |
|
5 |
SX5 |
自控軋鋼機 |
通過對自控軋鋼機材料（“鋼錠”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
|
6 |
SX6 |
水塔水位 |
通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。 |
|
7 |
SX7 |
多種液體混合裝置 |
通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
|
8 |
SX8 |
自控成型機 |
通過對自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
|
9 |
SX9 |
十字路口交通燈 |
通過對十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
|
10 |
SX10 |
機械手控制 |
通過對機械手停留“位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
|
11 |
SX11 |
裝配流水線 |
通過對“生產流水線”順序加工過程控制，掌握順序控制指令的編寫方法。 |
|
12 |
SX12 |
加工中心 |
通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
|
13 |
SX13 |
自動送料裝車 |
通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
|
14 |
SX15 |
洗衣機 |
通過對洗衣機狀態的控制，掌握基本邏輯指令和定時器指令的編寫方法。 |
|
15 |
SX16 |
自動售貨機 |
通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
|
16 |
SX17 |
自動沖壓系統 |
通過對自動沖壓系統的控制，掌握較復雜邏輯指令和定時器指令的編寫方法。 |
|
17 |
SX18 |
電鍍系統 |
通過對電鍍生產線的控制，掌握步進指令的編寫方法。 |
|
18 |
SX19 |
四層電梯 |
通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
|
19 |
WK1 |
典型電動機控制實操單元：交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，熱繼電器2只，元器件安裝與網孔板配套的底座。 |
掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。 |
|
20 |
WK2 |
網孔板 |
學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。 |
6.三相鼠籠異步電機，交流380V/△ 1臺
四、實訓項目
（1）PLC實訓
1.PLC基本指令實訓
2.天塔之光
3.八段數碼顯示
4.郵件分揀機構
5.自動軋鋼控制系統
6.水塔水位自動控制
7.多種液體自動混合
8.自動成型機控制
9.交通信號燈
10.機械手動作模擬
11.裝配流水線自動控制
12.加工中心刀具庫選擇控制
13．自動送料裝車
14.運料小車
15.全自動洗衣機
16．自動售貨機
17.自動沖壓機
18.電鍍生產線
19.四層電梯
（2）典型電動機控制實訓項目
1.PLC控制電動機啟停項目
2.PLC控制電動機點動與自鎖項目
3.PLC控制電動機正反轉項目
4.PLC控制電動機星三角啟動項目
5.PLC控制電動機反接制動項目
（3）變頻器控制實訓
1.變頻器PU模式控制
2.變頻器外部端子啟停控制
3.變頻器外部端子模擬量控制
4.變頻器外部端子多段速控制
（3）觸摸屏實訓（配置TPC7062TI觸摸屏掛箱）
1.觸摸屏認識及編程軟件使用
2.觸摸屏應用案例：觸摸屏、PLC控制電機正反轉
3．基于觸摸屏的四人搶答器控制
4.基于觸摸屏的電機運行時間控制
五、配置清單
|
名稱 |
型號 |
數量 |
單位 |
備注 |
|
PLC主機 |
CP1H—XA40DR |
1 |
臺 |
|
|
觸摸屏掛箱 |
TPC7062TI |
1 |
臺 |
|
|
變頻器 |
FR-D72S |
1 |
臺 |
|
|
通訊電纜 |
PLC編程電纜 |
1 |
條 |
|
|
觸摸屏下載線 |
1 |
條 |
|
|
|
觸摸屏通訊線 |
1 |
條 |
|
|
|
實訓模塊 |
基礎實驗 |
1 |
塊 |
|
|
天塔之光 |
1 |
塊 |
|
|
|
LED數碼管顯示PLC控制 |
1 |
塊 |
|
|
|
郵件分揀機 |
1 |
塊 |
|
|
|
自控軋鋼機 |
1 |
塊 |
|
|
|
水塔水位 |
1 |
塊 |
|
|
|
多種液體混合裝置 |
1 |
塊 |
|
|
|
自控成型機 |
1 |
塊 |
|
|
|
十字路口交通燈 |
1 |
塊 |
|
|
|
機械手控制 |
1 |
塊 |
|
|
|
裝配流水線 |
1 |
塊 |
|
|
|
加工中心 |
1 |
塊 |
|
|
|
自動送料裝車 |
1 |
塊 |
|
|
|
運料小車控制模型 |
1 |
塊 |
|
|
|
洗衣機 |
1 |
塊 |
|
|
|
自動售貨機 |
1 |
塊 |
|
|
|
自動沖壓系統 |
1 |
塊 |
|
|
|
電鍍系統 |
1 |
塊 |
|
|
|
四層電梯 |
1 |
塊 |
|
|
|
網孔板及實訓配件 |
1 |
套 |
|
|
|
電機 |
交流380V三相鼠籠式異步電動機 |
1 |
臺 |
|
|
軟件 |
演示板原程序及編程軟件 |
1 |
套 |
|
|
觸摸屏編程軟件 |
1 |
套 |
|
|
|
西門子仿真軟件 |
1 |
套 |
|
|
|
實驗臺 |
學生桌及控制屏 |
1 |
套 |
|
|
說明書 |
實驗指導 |
1 |
冊 |
|
|
連接線 |
實驗連接線50CM自鎖線 |
50 |
條 |
|
|
15CM自鎖線 |
10 |
條 |
|
|
|
|
Ф4電機安全疊加連線 |
30 |
條 |
|
