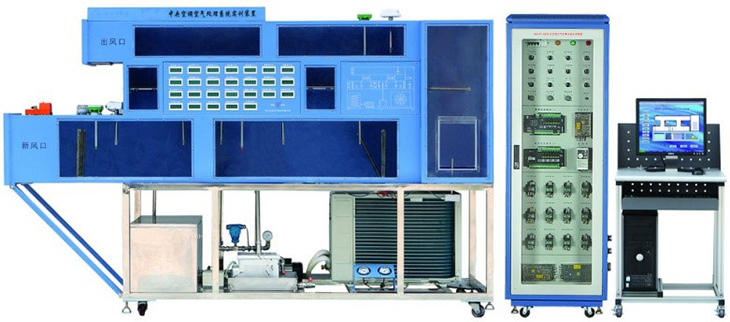

SBZLKT-1中央空調空氣處理系統實訓裝置（LON總線型）
中央空調空氣處理系統實訓裝置是從實訓教學需求的角度出發，以工程化的設計理念完整地實現了全空氣中央空調調節系統的工作過程。
二系統特點
綜合性；采用國內先進的二次回風系統，在同一臺實驗臺上完整的完成8種制冷系統工況
工程化；整套控制系統大部分采用工業現場實際應用部件
開放性；裝置采用透明化，開放性設計，學生能夠清晰的了解整個系統工作原理
安全保護；裝置設有強電漏電系統裝置
采用空氣加熱系統；能在夏季模擬冬季的工狀況。
二、中央空調空氣處理系統實訓設備技術參數
輸入電源：三相五線 380V±10% 50Hz
整機容量：≤4.5kVA
工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
4. 外形尺寸：＞2000cm×60cm×130cm
三、系統組成
中央空調系統由實驗臺、制冷機組、制熱系統、加濕裝置、空調箱（風道）、冷凍水系統、測量?jī)x表（包括溫濕度傳感器及風速傳感器）、電氣控制系統、模擬熱源等組成。
中央空調實驗臺不銹鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，有機玻璃封板，配超薄型無隔板過濾器, 過濾效率為：99.99%0.3um，靜態百級。將靜壓箱尺寸縮到最小，配有玻璃側擋板，制冷機組、制熱機組采用1.5P熱泵空調的室外機組和盤管蒸發器，組成冷源和熱源，對煤水進行冷卻。
額定電壓：AC220V
制冷/制熱額定輸入電流：5.0A/5.6A
制冷/制熱額定消耗功率：1.10kW/1.21kW
制冷量3200W、制熱量4350W
四、加濕裝置
采用1.6升PTC加濕氣、蒸汽軟管和蒸汽噴頭組成。
額定功率：1.2kW
蒸汽噴管（φ10）
五、冷凍水系統
整個供水系統的動力源為水泵，由制冷系統將水箱的水溫制冷/制熱，再由水泵打到表冷器中，通過表冷器與空氣進行交換，水又回到水箱，實現了循環使用。
六、測量?jī)x表
有七組溫濕度傳感器二組風速傳感器和一組流量及顯示儀表組成。
5.1溫濕度傳感器：
安裝方式：管道式
溫度測量范圍：-20℃～+60℃ ，4-20MA
測量誤差：±0.5℃
濕度測量范圍：0～100%
測量誤差：± 3%
探頭工作溫度-40℃～+120℃，4-20MA
5.2風速傳感器
安裝方式：管道式
測量范圍：0～10m/s、0～15m/s、，4-20MA
探頭長度200mm
探頭工作溫度-25℃～+50℃
5.3渦輪流量變送器
測量范圍：0.2～1.2m?/h，4-20MA
壓力：6.3MPa
七、電氣控制系統
電氣控制由手動控制，如加熱器的電源、送風機電源、制冷/制熱的啟動等，并帶有相應的指示。
5．4． DDC控制模塊
工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V
工作電流：500mA
網絡：協議：LONTALK；通訊介質：雙絞線
I/O 數量：11個UI，4個DO，2個UO，2個AO
工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V
工作電流：500mA
網絡：協議：LONTALK；通訊介質：雙絞線
I/O 數量：11個UI，7個DO
5.5變頻器
工作電壓：AC220V
功率：0.4kW:風道溫度PID控制，利用變頻器和DDC的AI、AO功能實現PID連鎖閉環控制。
九、空氣處理系統
風機安裝臺：采用不銹鋼制造，。控制屏采用鐵質雙層亞光密紋噴塑結構框架，鋁質面板
儀表系統：主要有交流電壓表、交流電流表以及各種溫度檢測儀表。
交流電壓表：電壓測試范圍為600V（交流電流表：測量范圍為0～5A，量程顯示系統參數：
動力變速部分：采用變頻器控制電機的運轉速度，從而使風機有不同的運轉速度。
風管系統：采用鐵質雙層亞光密紋噴塑結構組合而成，造型美觀。
十、中央空調空氣處理系統實驗項目
1.封閉式系統冬季運行工況
2.封閉式系統夏季運行工況
3.直流式系統冬季運行工況
4.直流式系統夏季運行工況
5.一次回風系統冬季運行工況
6.一次回風系統夏季運行工況
7.二次回風系統冬季運行工況實驗
8.二次回風系統夏季運行工況實驗
中央空調空氣處理系統實訓設備配置表
|
序號 |
名稱 |
參數 |
數量 |
|
|
1 |
空調主機 |
1.5P |
1 |
|
|
2 |
風管 |
|
1 |
|
|
3 |
不銹鋼架 |
2000*600*700高 |
|
|
|
4 |
不銹鋼水箱 |
450*300*400高 |
|
|
|
5 |
蒸汽水箱 |
40*180*160高 |
|
|
|
6 |
渦輪流量計 |
1.5T |
1 |
帶表 |
|
7 |
加熱器 |
200W |
3 |
|
|
8 |
加熱器 |
1000W |
1 |
|
|
9 |
變頻器 |
0.4KW |
1 |
|
|
10 |
1.5P蒸發器 |
定做 |
1 |
|
|
11 |
溫度傳感器 |
4-20MA -40到+80度 |
4 |
|
|
12 |
溫度傳感器 |
PT100 -40到+80度 |
2 |
|
|
13 |
濕度傳感器 |
4-20MA 0-9999 |
4 |
|
|
14 |
風速傳感器 |
4-20MA測量范圍：0～10m/s探頭長度200mm |
1 |
帶表 |
|
15 |
風速傳感器 |
4-20MA測量范圍：0～15m/s探頭長度200mm |
2 |
帶表 |
|
16 |
流量計 |
4-20MA |
1 |
|
|
17 |
水泵 |
1.5T |
|
|
|
18 |
200風機 |
380V |
1 |
|
|
19 |
電動風閥 |
220V |
4 |
|
|
20 |
水蒸發器 |
1.5P |
1 |
|
|
21 |
有壓過濾網 |
定制 |
1 |
|

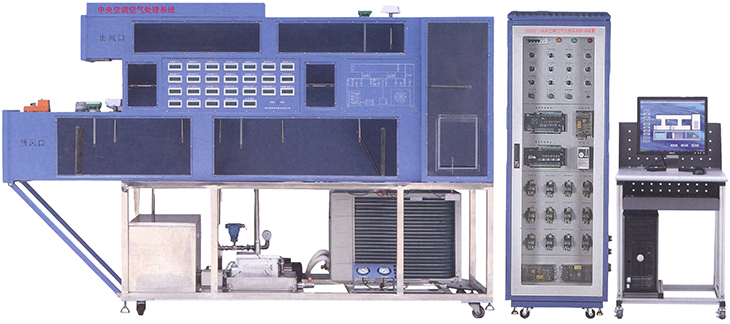

SBZLKT-2型中央空調空氣處理系統實訓裝置（LON總線型）
一、產品概述
"中央空調空氣處理系統實訓裝置"是從實訓教學需求的角度出發，以工程化的設計理念完整地實現了全空氣中央空調調節系統的工作過程。
二、系統特點
1.工程化概念強--實訓裝置的整套控制系統大部分采用工業現場實際應用的部件。
2.技術先進--控制系統部分應用了代表當今中央空調控制系統技術潮流的LONWORKS總線技術，它充分考慮了系統的可擴展性和與樓宇其他子系統的兼容性。
3.開放性好--整套實訓裝置采用透明化、開放式設計，實訓者能夠直觀清晰地了解整個裝置的工作過程，系統控制部分源代碼完全開放，實訓者可自行添加或修改，進行創新性、設計性實訓。
三、系統組成
中央空調系統是由換熱器、加濕器、過濾、風扇、傳感器等組成。使用不銹鋼和有機玻璃材料防止設備生銹和老化。設備配有真實的恒溫供暖、恒溫冷氣系統，直觀生動地把工業實際應用展現出來，簡潔明了。采用帶標準LonWorks通訊接口的控制器，保證了中央空調系統與樓宇系列其他子系統及管理層的無逢集成。對象系統集成了四個部分的內容：
1.空氣系統區
2.熱交換區
3.操控及數據顯示
4.電氣控制區

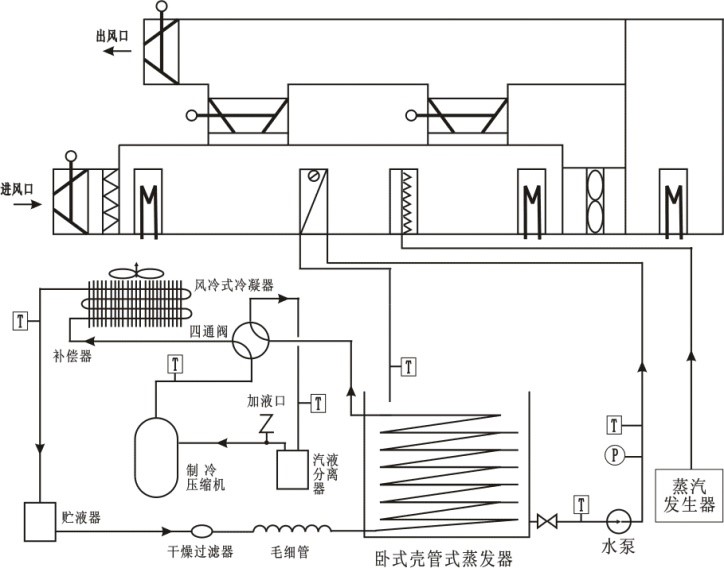

四、中央空調對象結構及控制系統的結構圖如下圖所示。
五、系統基本參數及結構
1.該系統由實驗臺、空調冷熱源系統、空氣循環模擬系統、空調控制與測試系統和電氣控制柜等組成。使用不銹鋼和有機玻璃材料防止設備生銹和老化。設備配有真實的恒溫供暖、恒溫冷氣系統，直觀生動地把工業實際應用展現出來，簡潔明了。采用帶標準LonWorks通訊接口的控制器，保證了中央空調系統與樓宇系列其他子系統及管理層的無逢集成。
2.實驗臺采用不銹鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，有機玻璃封板，實驗直觀清晰。
3.空調冷熱源系統采用1.5P熱泵空調的室外機組和盤管蒸發器，組成冷源和熱源，整個供水系統的動力源為磁力驅動泵，由制冷系統將水箱的水溫制冷/制熱，再由水泵打到表冷器中，通過表冷器與空氣進行交換，水又回到水箱，實現了循環使用。
4.冷熱源參數：額定電壓：AC220V 制冷/制熱額定輸入電流：5.0A/5.6A制冷/制熱額定消耗功率：1.10KW/1.21KW 制冷量3200W、制熱量4350W 。表冷器參數：排熱量5000W環排數3*6。磁力驅動泵參數：材質：不銹鋼揚程：8m流量：30L/min功率：0.18KW
5.加濕裝置參數：由加濕器主機和加濕噴頭組成型號：SPT1.6額定功率：1.2KW蒸汽噴管（φ10）
6.空氣循環模擬系統空氣流程由左邊的新風進口進風，經過空氣過濾器對新風進行過濾，然后經換熱器進行冷熱交換，再經過加濕裝置和風機，從左下角送到模擬房間，最后由模擬房間左上角送出房間，由排風口排出。同時，還設有一次回風、二次回風。所有風門均為電動調節機構，通過調節旋鈕可控制其開度大小。粗效過濾器（370×357×23）預熱器共三組單組功率300W，共900W，再加熱器共三組單組功率300W,共900W，送風機（轉速2600r/min、風量17m3/min），模擬房間電熱源共三組單組功率300W,共900W新風進口風閥、一次回風風閥、二次回風風閥及排風閥風閥參數：額定電壓：AC220V 扭矩：15N
7.測量?jī)x表有八組溫濕度傳感器、三組風速傳感器和一組流量傳感器及顯示儀表組成。
8.溫濕度傳感器：安裝方式管道式溫度測量范圍：-20℃～60℃ 測量誤差：± 0.5℃濕度測量范圍：0～100%測量誤差：± 3%探頭工作溫度-40℃～120℃
9.風速傳感器安裝方式：管道式測量范圍：0～10m/s、0～15m/s、0～20m/s探頭長度200mm探頭工作溫度-25℃～50℃
10.渦輪流量變送器測量范圍：0.2～1.2m?/h壓力：6.3MPa
11.DDC控制模塊HW-BA5201 工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V 工作電流：500mA網絡：協議：LONTALK；通訊介質：雙絞線（使用：Keystone LonWorks 16AWG(1.3mm) Cable）I/O 數量：11個UI，4個DO，2個UO，2個AOHW-BA5202 工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V 工作電流：500mA網絡：協議：LONTALK；通訊介質：雙絞線（Keystone LonWorks 16AWG(1.3mm) Cable）I/O 數量：11個UI，8個DOLON通訊
12.適配器型號：PCLTA-20三維力控組態監控軟件加密鎖點數768點；三變頻器工作電壓：AC220V功率：0.6KW
13.電氣控制柜：主要三相漏電斷路器、電源指示燈、旋鈕開關、風機調速模塊、開關電源、微型繼電器等組成，進行相應的操作控制，如加熱器的電源、送風機電源、制冷/制熱的啟動等，并帶有相應的指示。
14.定時器兼報警記錄儀：定時器兼報警記錄儀，平時作為時鐘顯示，具有漏電電保護功能。
六、實訓項目
1.封閉式系統冬季運行工況
2.封閉式系統夏季運行工況
3.直流式系統冬季運行工況
4.直流式系統夏季運行工況
5.一次回風系統冬季運行工況
6.一次回風系統夏季運行工況
7.二次回風系統冬季運行工況
8.二次回風系統夏季運行工況
